Sekrup Kepala Cangkir Soket Hex : Panduan Pengetahuan Industri Profesional

Mengapa Profil Kepala Piala Mengungguli Kepala Datar dan Pan pada Sambungan Kritis Penjepit

Geometri kepala cangkir silinder dari sekrup penutup kepala soket bukanlah pilihan estetika — ini adalah desain fungsional yang memberikan kinerja penjepitan yang jauh lebih unggul dibandingkan dengan konfigurasi kepala countersunk atau pan datar dalam ukuran ulir yang sama. Kepala yang tinggi dan bersisi lurus memungkinkan diameter permukaan bantalan yang jauh lebih besar dibandingkan dengan betis sekrup, yang mendistribusikan gaya penjepit ke area permukaan sambungan yang lebih luas dan mengurangi tekanan permukaan di bawah kepala. Hal ini penting pada sambungan yang dirakit dari bahan yang lebih lembut — paduan aluminium, plastik rekayasa, magnesium, dan laminasi komposit — di mana kepala dengan area bantalan yang lebih kecil akan masuk ke permukaan dalam siklus pengencangan yang berulang, sehingga secara progresif mengurangi beban awal dan menyebabkan relaksasi sendi.

Ketinggian kepala itu sendiri berkontribusi langsung terhadap kekakuan torsi selama pemasangan. Kepala cangkir yang tinggi memberikan lebih banyak kontak dinding samping untuk alat soket, meningkatkan efisiensi transfer torsi dan mengurangi risiko cam-out yang mengganggu profil kepala yang lebih dangkal. Untuk rakitan presisi yang mana beban klem target harus dicapai secara andal menggunakan perkakas yang dikontrol torsi — seperti pada instrumen optik, peralatan semikonduktor, dan perangkat medis — pengikatan soket yang konsisten pada sekrup kepala cangkir mengurangi sebaran torsi ke pramuat dibandingkan dengan alternatif lain, sehingga memberikan kontrol yang lebih ketat kepada para insinyur atas perilaku sambungan di seluruh batch produksi.

Standar Ukuran Soket Hex dan Konsekuensi Kesesuaian Kunci yang Tidak Sesuai

Soket hex internal sekrup kepala cangkir harus sesuai dengan standar dimensi yang tepat untuk memastikan transmisi torsi yang andal tanpa kerusakan soket. ISO 4762 mendefinisikan ukuran kunci hex nominal dan toleransi soket terkait untuk sekrup tutup kepala soket metrik, sementara ASME B18.3 mengatur spesifikasi seri inci yang setara. Standar-standar ini tidak hanya menentukan dimensi seluruh datar (AF) dari soket hex namun juga kedalaman soket minimum, sudut chamfer pada entri soket, dan toleransi yang diijinkan pada geometri soket — semuanya mempengaruhi seberapa sempurna kunci hex mengikat dinding soket selama penerapan torsi.

Ketika kunci hex yang berukuran 0,05 mm lebih kecil menggunakan soket yang sesuai ISO, kontak akan berpindah dari bantalan sayap penuh ke bantalan sudut saja, memusatkan beban torsi pada enam titik kontak kecil, bukan pada enam permukaan sayap penuh. Hal ini meningkatkan tegangan kontak dengan faktor tiga hingga lima, yang cukup untuk mengubah bentuk sudut soket secara plastis pada pemasangan pertama pada sekrup Kelas 8.8 dan menyebabkan pembulatan progresif pada sekrup Kelas 12.9 yang lebih keras setelah penggunaan berulang kali. Implikasi praktisnya sangat jelas: kunci hex harus diganti jika sudah aus, dan set kunci hex kelas ekonomi tidak boleh digunakan pada sekrup tutup kepala soket presisi pada rakitan struktural atau yang kritis terhadap keselamatan.

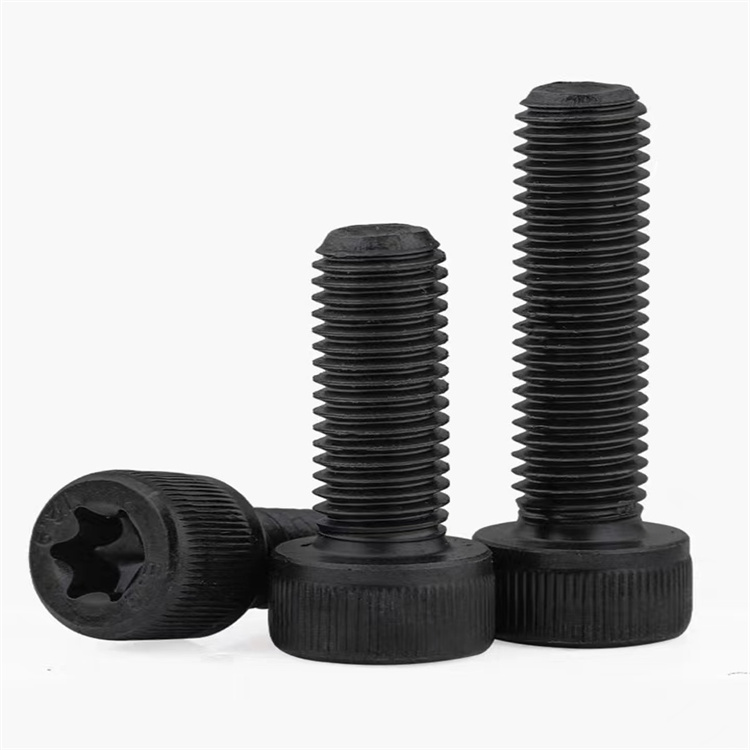

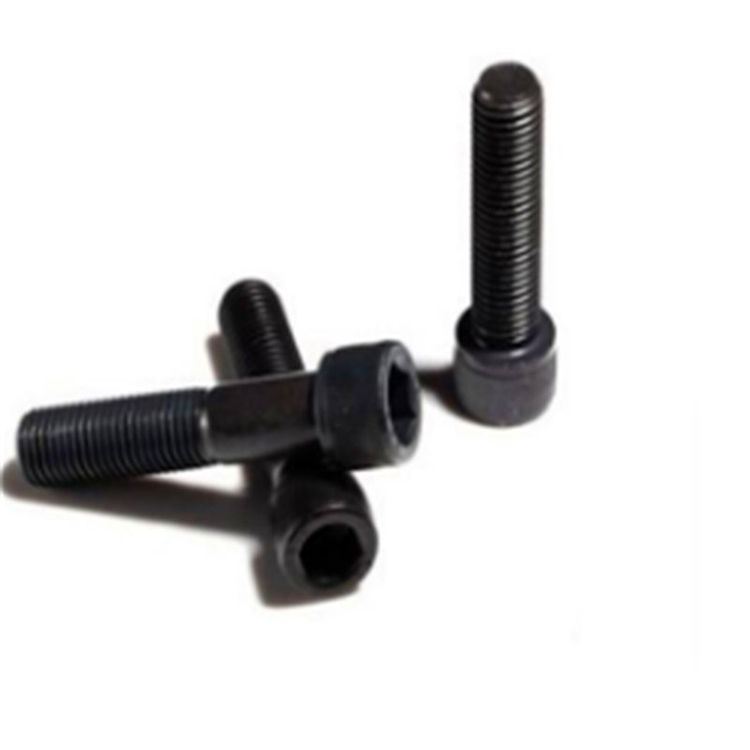

Sekrup Tutup Kepala Soket Kelas 12.9 vs Kelas 10.9: Mengetahui Kapan Kekuatan Lebih Tinggi Menimbulkan Risiko Baru

Kelas 12.9 adalah kelas properti standar tertinggi untuk sekrup tutup kepala soket metrik, dengan kekuatan tarik minimum 1220 MPa dan tegangan beban bukti 1100 MPa. Namun, menentukan Kelas 12.9 tanpa mempertimbangkan konteks keseluruhannya akan menimbulkan risiko yang dapat dihindari oleh Kelas 10.9. Risiko utama yang spesifik pada Kelas 12.9 adalah kerentanan terhadap penggetasan hidrogen. Kekerasan permukaan tinggi yang dicapai melalui perlakuan panas membuat sekrup Kelas 12.9 secara signifikan lebih rentan terhadap patah tertunda akibat hidrogen dibandingkan Kelas 10.9, terutama bila pelapis berlapis listrik diterapkan.

Oleh karena itu, sekrup tutup kepala soket Kelas 12.9 hanya boleh diselesaikan dengan pelapisan mekanis, pelapisan deposisi uap fisik (PVD), atau proses celup panas yang tidak memasukkan hidrogen, dan pembersihan berbahan dasar asam harus diikuti dengan pemanggangan peredupan hidrogen wajib pada suhu 190–220°C selama minimal empat jam sebelum pelapis apa pun diterapkan. Selain itu, pada sambungan aluminium-aluminium, peningkatan beban penjepit dari Kelas 12.9 sering kali melebihi kekuatan luluh tekan aluminium pada permukaan bantalan, menyebabkan penanaman kepala permanen yang menghilangkan semua beban awal setelah siklus termal pertama. Pada sambungan seperti itu, Grade 10.9 dengan mesin cuci yang diperkeras secara konsisten menghasilkan integritas sambungan jangka panjang yang lebih baik.

Spesifikasi Counterbore: Memastikan Tempat Duduk Kepala Penuh dan Izin Akses Alat

Salah satu keunggulan utama sekrup tutup kepala soket dibandingkan baut segi enam eksternal adalah kemampuannya untuk terpasang sepenuhnya di dalam lubang penyeimbang, meninggalkan permukaan rata atau kurang rata. Untuk mencapai hal ini, counterbore harus dikerjakan dengan diameter, kedalaman, dan toleransi posisi yang benar. Hubungan dimensi utama yang harus dipertahankan dalam desain counterbore meliputi:

• Diameter lubang penyeimbang: Harus berupa diameter kepala nominal ditambah 0,3 mm hingga 0,5 mm untuk jarak bebas standar, atau ditambah 0,1 mm hingga 0,2 mm untuk aplikasi jarak dekat di mana posisi lateral kepala harus dikontrol.
• Kedalaman lubang penyeimbang: Setidaknya harus sama dengan tinggi kepala nominal penuh. Counterbore yang berada di bawah kedalaman membuat head bangga dengan permukaan, yang meniadakan tujuan pemasangan rata dan menciptakan konsentrasi tegangan di tepi counterbore di bawah pembebanan lateral.
• Izin akses kunci hex: Ruang di atas kepala sekrup harus mengakomodasi kedalaman penyisipan penuh kunci hex — biasanya 1,5 hingga 2 kali panjang kunci hex untuk kunci L standar.
• Kerataan dasar counterbore: Bagian bawah counterbore yang tidak rata menyebabkan kepala sekrup bergoyang selama pengencangan, sehingga menghasilkan distribusi beban penjepit yang tidak konsisten. Kerataan dasar counterbore harus dipertahankan dalam 0,02 mm untuk sambungan yang presisi.

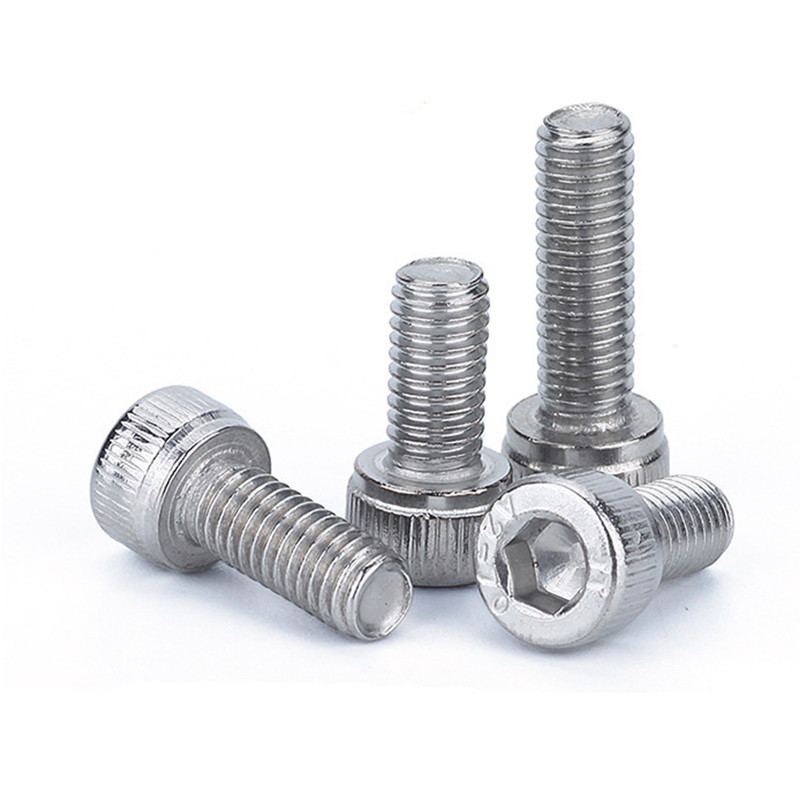

Sekrup Tutup Kepala Soket Stainless Steel: Pencegahan Luka dalam Praktek

Galling — pengelasan dingin pada permukaan baja tahan karat yang dikawinkan di bawah tekanan kontak geser selama pemasangan — adalah mode kegagalan yang paling sering ditemui saat memasang sekrup tutup kepala soket tahan karat ke dalam lubang berulir tahan karat. Mekanisme ini digerakkan oleh pemecahan lapisan oksida pasif pada baja tahan karat di bawah tekanan kontak pengikatan ulir, sehingga permukaan logam terbuka yang langsung terikat satu sama lain. Untuk mencegah kerusakan, diperlukan penanganan terhadap kondisi permukaan material dan proses pemasangan:

• Aplikasi senyawa anti-rebut: Pasta MoS₂ atau anti-rebut berbahan dasar nikel yang diaplikasikan pada ulir sekrup sebelum pemasangan akan menciptakan penghalang pelumas. Perhatikan bahwa anti-seize mengurangi koefisien gesekan efektif sebesar 30% hingga 50%, sehingga memerlukan pengurangan torsi pemasangan untuk menghindari tegangan berlebih.
• Diferensiasi tingkat materi: Penggunaan sekrup A4-80 (316 stainless) pada lubang yang disadap A2 (304 stainless) menimbulkan perbedaan komposisi kecil yang mengganggu mekanisme galling.
• Kecepatan instalasi terkontrol: Pemasangan sekrup tahan karat pada perkakas listrik harus menggunakan pengaturan kecepatan terendah yang tersedia, dengan torsi akhir dilakukan dengan tangan. Kecepatan rotasi yang tinggi menghasilkan panas gesekan yang secara dramatis meningkatkan kemungkinan terjadinya luka.
• Pemilihan kelas topik: Menentukan kelas ulir 6g/6H (kesesuaian jarak bebas standar) dan bukan kelas 4h/4H yang lebih ketat memberikan jarak bebas tambahan antara sisi ulir sekrup dan mur, mengurangi tekanan kontak selama run-down dan menurunkan risiko kerusakan.

Sekrup Tutup Soket Berkepala Rendah dan Berkepala Tipis: Aplikasi, Pengorbanan, dan Perangkap Spesifikasi

Sekrup tutup soket kepala rendah memiliki tinggi kepala sekitar 60% dari dimensi standar ISO 4762 untuk ukuran ulir yang setara. Kerugian dari pengurangan ketinggian kepala adalah kedalaman pemasangan soket segi enam yang lebih pendek, yang secara langsung membatasi torsi maksimum yang dapat diterapkan sebelum pelepasan soket. Untuk sekrup soket kepala rendah M4, kedalaman soket yang dapat digunakan biasanya 1,2 mm hingga 1,5 mm dibandingkan dengan 2,0 mm untuk kepala standar — pengurangan 30% hingga 40% yang berarti pengurangan torsi pemasangan maksimum. Menentukan sekrup kepala rendah tanpa menyesuaikan target torsi adalah kesalahan desain umum yang mengakibatkan sambungan torsi kurang atau soket terkelupas selama perakitan.

Kepala Kancing vs Kepala Rendah: Memahami Perbedaannya

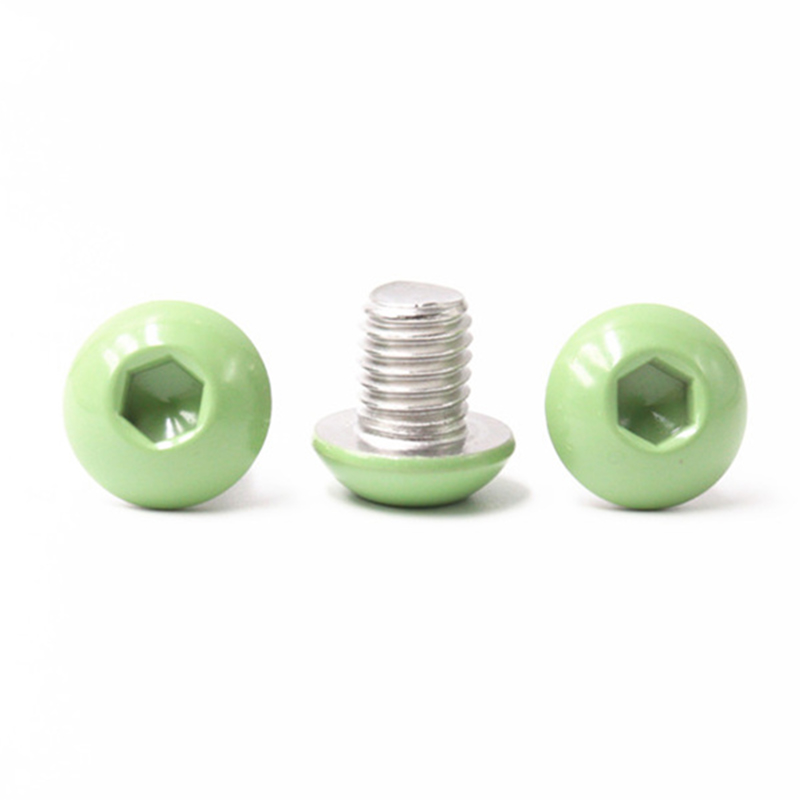

Sekrup tutup soket kepala kancing adalah kategori produk terpisah yang sering dikacaukan dengan jenis kepala rendah. Kepala tombol dilengkapi kepala berbentuk kubah berdiameter besar dan berprofil rendah yang dioptimalkan untuk distribusi beban penjepit dan estetika. Sekrup soket kepala rendah mempertahankan profil kepala sisi lurus berbentuk silinder yang disesuaikan dengan diameter counterbore standar atau sedikit lebih kecil — ini menghemat ruang aksial di atas permukaan sambungan sekaligus menjaga kompatibilitas counterbore. Mencampur kedua jenis ini selama spesifikasi menyebabkan ketidakcocokan counterbore, tonjolan kepala yang tidak terduga, atau area bantalan yang tidak mencukupi untuk jalur beban yang diinginkan. Suzhou Anzhikou memproduksi kedua konfigurasi dalam dimensi khusus, termasuk ketinggian kepala non-standar yang berada di antara definisi standar dan definisi kepala rendah.

Pemilihan Perawatan Permukaan untuk Sekrup Kepala Cangkir Soket Hex di Berbagai Lingkungan Servis

Perlakuan permukaan diterapkan pada a sekrup tutup kepala soket mempengaruhi tidak hanya ketahanan terhadap korosi tetapi juga koefisien gesekan, risiko penggetasan hidrogen, pertumbuhan dimensi pada sekrup dasar, dan kesesuaian untuk lingkungan penggunaan akhir. Hasil akhir yang paling banyak digunakan untuk sekrup tutup kepala soket presisi meliputi:

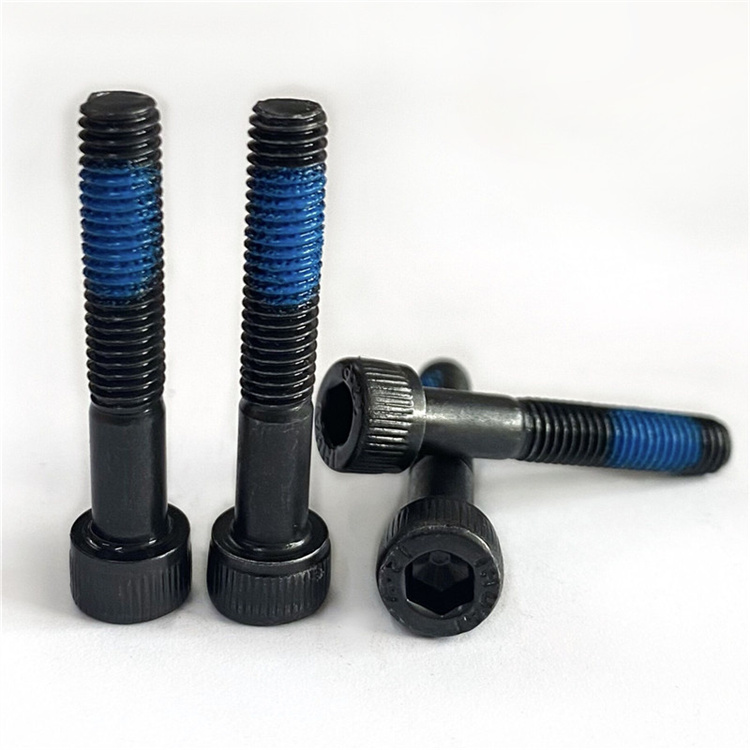

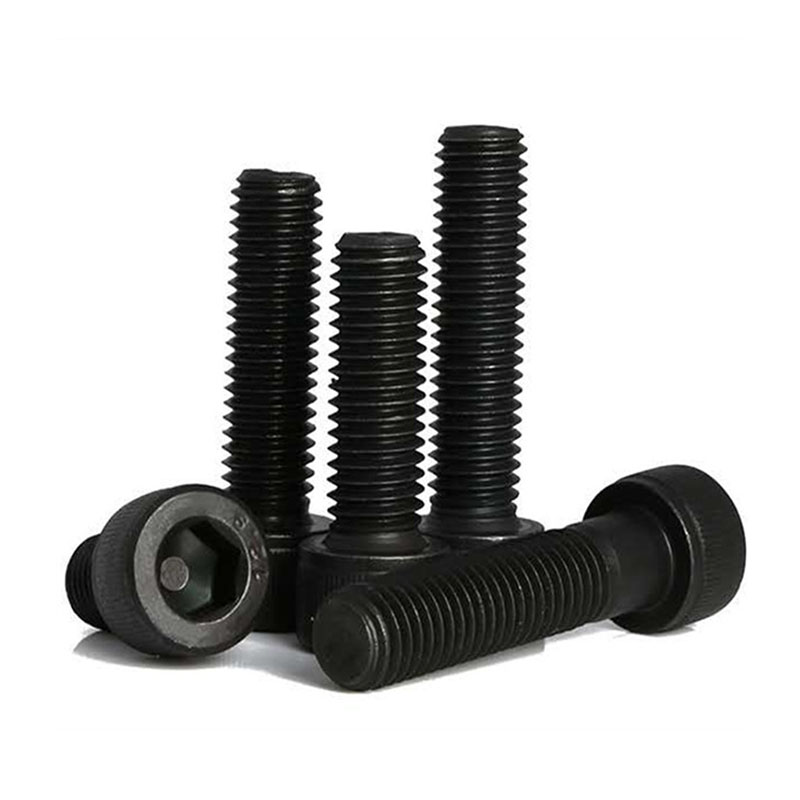

• Oksida hitam (menghitam): Pada dasarnya menambahkan pertumbuhan dimensi nol dan memberikan perlindungan korosi ringan di lingkungan dalam ruangan yang kering. Cocok untuk komponen mesin internal, perlengkapan perkakas, dan dudukan optik yang memerlukan reflektifitas rendah.
• Pelapisan seng (kromat bening atau kuning): Memberikan ketahanan terhadap korosi sedang (semprotan garam 72–96 jam untuk bening, 200 jam untuk kromat kuning). Menambahkan 5–10 mikron per sisi dan menimbulkan risiko penggetasan hidrogen pada sekrup Kelas 12.9; membutuhkan bantuan panggang.
• Pelapisan seng mekanis: Menerapkan seng melalui benturan mekanis, bukan pengendapan elektrokimia, sehingga sepenuhnya menghilangkan penyerapan hidrogen. Alternatif pilihan selain pelapisan listrik untuk sekrup tutup kepala soket berkekuatan tinggi.
• Lapisan Dacromet / Geomet: Memberikan ketahanan terhadap semprotan garam selama 500 jam tanpa risiko hidrogen dan ketahanan kimia yang sangat baik terhadap bahan bakar, cairan hidrolik, dan asam ringan. Banyak digunakan dalam peralatan listrik otomotif dan luar ruangan.
• Pasifasi (hanya baja tahan karat): Pasivasi kimia memulihkan dan memperkuat lapisan oksida pasif pada sekrup soket tahan karat, menghilangkan kontaminasi besi bebas dari permukaan. Penting untuk sekrup tahan karat yang digunakan dalam aplikasi pemrosesan makanan, farmasi, dan kelautan.
