Geometri Penggerak Torx dan Resistensi Cam-Out - Rekayasa di Balik Profil Enam Lobus

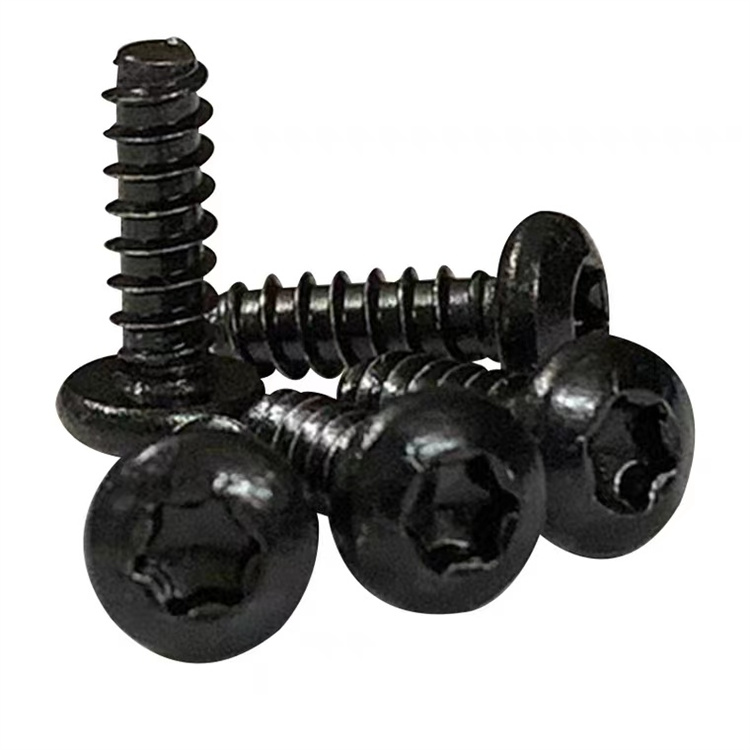

Sistem penggerak Torx (ISO 10664, secara internal disebut sebagai heksalobular) dirancang khusus untuk menghilangkan kegagalan cam-out yang mengganggu penggerak Phillips dan Pozidriv pada torsi pemasangan yang tinggi. Cam-out terjadi ketika gaya aksial dari penggerak mendorong mata bor keluar dari ceruk seiring dengan peningkatan torsi — sebuah konsekuensi dari sisi miring pada penggerak berbentuk salib yang mengubah torsi menjadi gaya ejeksi. Profil heksalobular menggantikan sisi miring dengan lobus melengkung yang menghubungkan mata bor dengan dinding kontak hampir vertikal, sehingga gaya reaksi berdasarkan torsi diarahkan secara radial ke dalam daripada secara aksial ke luar. Hasilnya adalah sistem penggerak di mana peningkatan torsi meningkatkan cengkeraman pengikatan daripada mengeluarkan mata bor.

Konsekuensi praktis untuk sekrup sadap sendiri kepala torx pan penting: karena cam-out dihilangkan, sekrup dapat digerakkan hingga torsi pemasangan penuh tanpa pengemudi tergelincir dan merusak ceruk atau permukaan material di sekitarnya. Hal ini penting terutama untuk sekrup sadap sendiri kepala pan yang dipasang pada permukaan yang terlihat atau permukaan akhir — trim interior otomotif, panel peralatan, rumah elektronik konsumen — di mana tanda selip merupakan masalah garansi dan penampilan. Profil heksalobular juga mentransfer torsi pada area kontak yang lebih besar daripada penggerak Phillips dengan ukuran ceruk yang setara, yang mendistribusikan tekanan secara lebih merata ke seluruh dinding ceruk dan memperpanjang masa pakai ceruk sekrup dan bit penggerak sebanyak 5–10× dalam lingkungan produksi siklus tinggi.

Satu keuntungan yang kurang dibahas adalah perilaku bit Torx yang berpusat pada diri sendiri di masa istirahat. Geometri lobus melengkung memandu pengemudi agar sejajar saat duduk, sehingga mengurangi toleransi ketidaksejajaran sudut yang diperlukan dari alat pemasangan. Untuk perakitan otomatis menggunakan obeng robotik — skenario penerapan yang umum untuk sekrup sadap otomatis kepala torx pan di manufaktur elektronik dan otomotif — pemusatan mandiri ini mengurangi waktu siklus dan tingkat kerusakan relung dibandingkan dengan penggerak Phillips, yang memerlukan toleransi penyelarasan sudut yang lebih ketat untuk menghindari pengendaraan silang. Suzhou Anzhikou Hardware Technology Co., Ltd. memproduksi geometri reses Torx menggunakan pukulan cold-heading yang diproduksi sesuai toleransi profil lobus ISO 10664, dengan kedalaman reses dan lebar lobus diverifikasi dengan pengukuran optik sebelum rilis produksi.

Pemilihan Ukuran Torx untuk Sekrup Self Tapping Kepala Pan — Mengapa Ukuran T dan Diameter Sekrup Harus Dicocokkan Secara Tepat

Setiap penunjukan ukuran Torx (T6, T8, T10, T15, T20, T25, T27, T30, dll.) menentukan diameter lingkaran tertulis yang tepat untuk ceruk heksalobular, dan setiap ukuran dipasangkan dengan kisaran diameter sekrup yang direkomendasikan. Menggunakan ukuran Torx yang terlalu kecil untuk diameter sekrup menyebabkan tidak cukupnya material dinding ceruk antara akar lobus dan perimeter kepala sekrup — mengurangi kekuatan ledakan ceruk dan menyebabkan kepala sekrup terbelah secara radial pada sudut ceruk akibat torsi. Menggunakan ukuran Torx yang terlalu besar untuk diameter kepala sekrup memerlukan pelepasan terlalu banyak material dari kepala, yang mengurangi bagian struktural kepala dalam pembengkokan dan dapat menyebabkan kepala putus pada torsi tinggi sebelum ulir mencapai pengikatan penuh.

Pasangan standar antara ukuran Torx dan diameter sekrup untuk sekrup sadap sendiri kepala panci mengikuti konvensi industri yang sudah ada, yang perlu diketahui secara eksplisit daripada mengandalkan default katalog:

Untuk sekrup sadap sendiri kepala panci torx, geometri kepala panci memberikan rasio diameter kepala terhadap diameter betis yang lebih besar daripada kepala datar atau oval, sehingga memungkinkan penggunaan ceruk Torx yang lebih besar secara proporsional tanpa mengurangi ketebalan dinding sisa antara ceruk dan perimeter kepala. Ini adalah keuntungan struktural yang berarti: menentukan kepala panci di atas kepala datar untuk diameter sekrup tertentu memungkinkan satu ukuran Torx lebih besar dalam beberapa kasus, yang meningkatkan kapasitas torsi pemasangan sebesar 25–40% tanpa perubahan apa pun pada ukuran ulir.

Optimasi Bentuk Benang untuk Sekrup Self Tapping Kepala Torx Pan pada Substrat Termoplastik

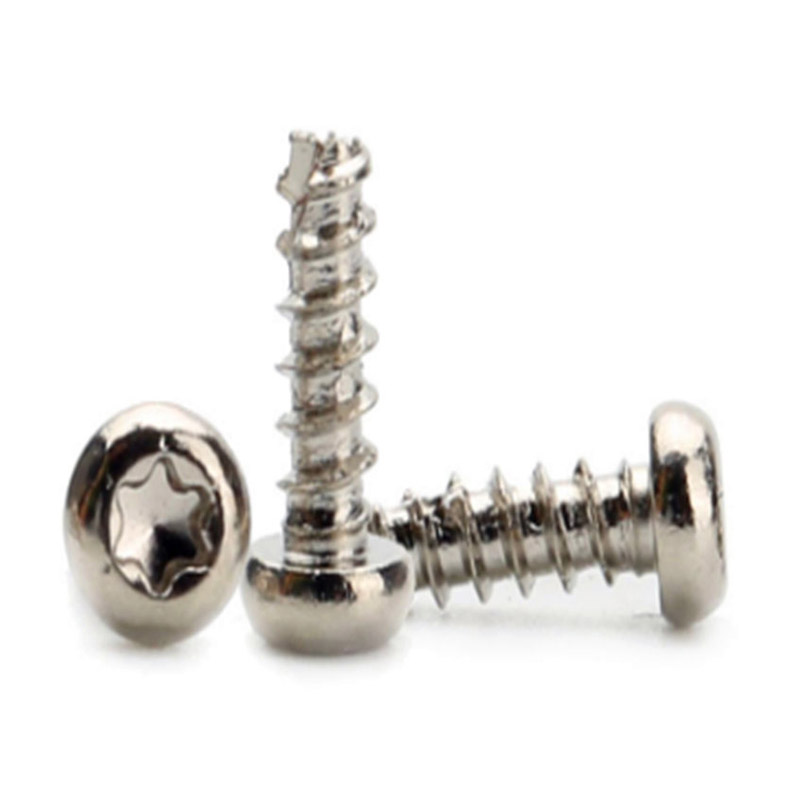

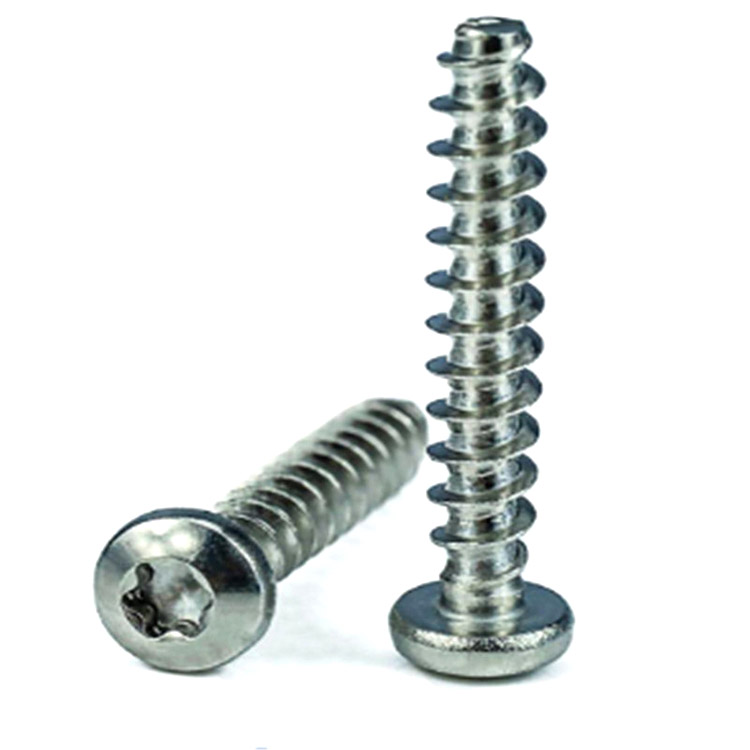

Sekrup sadap sendiri kepala panci Torx banyak digunakan pada rumah termoplastik — ABS, polikarbonat, polipropilen, dan nilon berisi kaca adalah substrat yang paling umum — di mana sekrup membentuk ulirnya sendiri selama pemasangan, bukan menggunakan ulir yang sudah dipotong sebelumnya. Geometri bentuk ulir sekrup sadap sendiri menentukan berapa banyak torsi yang diperlukan untuk membentuk ulir (torsi penggerak), berapa banyak beban aksial yang dapat ditanggung oleh ulir yang terbentuk sebelum pengupasan (torsi strip), dan berapa rasio antara kedua nilai tersebut. Margin yang lebar antara torsi penggerak dan torsi strip adalah target desain utama: hal ini memungkinkan sekrup dipasang sepenuhnya tanpa operator secara tidak sengaja melepaskan ulir yang terbentuk sebelum dudukan kepala.

Sekrup sadap otomatis pembentuk ulir (berlawanan dengan pemotong ulir) untuk plastik menggunakan penampang ulir trilobular atau asimetris yang bersentuhan dengan dinding lubang pilot pada tiga titik atau lebih, bukan terus menerus mengelilingi keliling. Hal ini mengurangi torsi pembentukan dengan menurunkan area kontak selama pembuatan ulir sekaligus mencapai kekuatan tarik yang setara atau lebih baik dibandingkan dengan bentuk ulir kontak penuh — karena plastik yang dipindahkan pulih secara elastis di antara lobus kontak dan mencengkeram sisi ulir di bawah beban aksial. Untuk termoplastik dengan pemulihan elastis tinggi (campuran polipropilena, TPE), cengkeraman elastis ini dapat berkontribusi hingga 30% dari total ketahanan tarik, menjadikannya efek yang signifikan dan relevan dengan desain, bukan fenomena sekunder.

Pemilihan diameter lubang pilot adalah parameter tunggal yang paling penting dalam pemasangan sekrup sadap sendiri ke dalam plastik, dan konsekuensi kesalahannya tidak simetris. Lubang pilot yang terlalu besar mengurangi torsi pembentukan secara wajar, namun secara drastis mengurangi torsi strip — sayap ulir menyerap lebih sedikit material, dan kegagalan tarikan terjadi pada beban yang lebih rendah. Lubang pilot yang berukuran terlalu kecil akan meningkatkan torsi pembentukan dan strip, namun torsi pembentukan yang berlebihan akan menghasilkan panas melalui deformasi plastis, sehingga melelehkan area sekitar ulir dan menciptakan zona lemah yang terpengaruh panas sehingga retak akibat getaran servis. Diameter lubang pilot yang benar untuk aplikasi self tach termoplastik biasanya 85–92% dari diameter ulir luar sekrup, dengan nilai spesifiknya bergantung pada modulus plastik dan ketebalan dinding. Untuk bahan berisi kaca (nilon GF 30%, misalnya), konsentrasi pengisi mengurangi pemulihan elastis dan memerlukan pilot yang sedikit lebih besar — ​​​​biasanya 90–95% — untuk menghindari retaknya bos selama pemasangan.

Tim teknik dan teknis Anzhikou secara teratur memberikan rekomendasi diameter lubang pilot kepada pelanggan yang menentukan sekrup self-sapping kepala torx pan untuk desain rumah plastik baru, memanfaatkan lebih dari 20 tahun pengalaman penerapan pengikat di sektor elektronik, otomotif, dan produk konsumen untuk mengurangi jumlah iterasi desain yang diperlukan sebelum proses perakitan produksi yang stabil dilakukan.

Toleransi Kedalaman Reses Torx dan Pengaruhnya terhadap Keterlibatan Bit Driver dalam Perakitan Produksi

Kedalaman ceruk adalah parameter dimensi yang paling sedikit dibahas sekrup Torx dalam spesifikasi pengadaan, namun secara langsung mengontrol berapa banyak mata bor yang digunakan selama pemasangan dan oleh karena itu berapa banyak torsi yang dapat ditransfer sebelum mata bor tersebut menghilangkan celah atau menarik diri di bawah gaya reaksi aksial. ISO 10664 menetapkan kedalaman ceruk minimum untuk setiap ukuran Torx, namun tidak menetapkan kedalaman maksimum — sehingga batas atasnya bergantung pada kebijakan pabrikan. Dalam praktiknya, variasi kedalaman ceruk di seluruh batch produksi dapat mencapai 0,15–0,25 mm untuk sekrup berkepala dingin jika keausan cetakan tidak dipantau secara aktif, dan variasi ini memiliki konsekuensi yang dapat diukur dalam perakitan otomatis.

Dalam sistem obeng pneumatik atau listrik dengan penghentian torsi, kedalaman pengikatan bit driver mempengaruhi akurasi pembacaan torsi. Celah yang lebih dangkal dari yang ditentukan menyebabkan mata bor ditempatkan lebih tinggi relatif terhadap permukaan kepala sekrup, mengubah lengan momen efektif pada titik kontak lobus dan menyebabkan sensor torsi mencatat nilai yang lebih rendah daripada torsi ulir sebenarnya — yang berarti sekrup mungkin memiliki torsi yang kurang meskipun pahat menunjukkan penyelesaian. Hal ini khususnya menjadi masalah dalam proses perakitan yang sangat penting bagi keselamatan (rumah kantung udara otomotif, penutup perangkat medis, konektor struktural) di mana ketertelusuran torsi merupakan persyaratan peraturan dan pengencang dengan torsi rendah merupakan ketidaksesuaian.

Interaksi antara kedalaman ceruk dan keausan mata bor menambah efek ini seiring berjalannya waktu. Mata bor yang aus dengan ketinggian lobus yang berkurang memerlukan pendalaman yang lebih dalam untuk mencapai panjang kontak pengikatan yang sama dengan mata bor baru dalam pendalaman kedalaman nominal. Lini produksi yang tidak menetapkan interval penggantian mata bor berdasarkan panjang kontak yang diukur — bukan penghitungan siklus yang berubah-ubah — akan mengalami penyimpangan dalam torsi pemasangan efektif seiring dengan keausan mata bor, tanpa perubahan apa pun dalam pembacaan keluaran torsi alat. Menetapkan kedalaman reses minimum yang dapat diterima dalam spesifikasi inspeksi masuk, daripada menerima minimum ISO sebagai hal yang memadai, memberikan margin yang diperlukan untuk mengakomodasi keausan bit normal di seluruh shift produksi.

Suzhou Anzhikou Hardware Technology Co., Ltd. memantau kedalaman ceruk Torx sebagai titik pengukuran dalam proses yang terjadwal menggunakan pembanding optik di seluruh lini produksi cold-headingnya — bagian dari proses kualitas terstruktur berdasarkan sertifikasi ISO 9001:2015 yang mendukung konsistensi dimensi yang dibutuhkan oleh pelanggan di 40 pasar ekspor di mana standar kualifikasi proses perakitan menuntut kesesuaian dimensi pengikat yang terdokumentasi daripada hanya mengandalkan audit torsi produk akhir saja.
