Pengetahuan industri

Toleransi Lintas Rumah Susun di Sekrup Kepala Hex dan Pengaruhnya terhadap Keandalan yang Memburuk

Dimensi melintang rata (AF) sekrup kepala segi enam adalah parameter yang menentukan apakah kunci pas atau soket terpasang dengan benar pada kepala pengikat. Meskipun hal ini tampak mudah, jendela toleransi yang ditetapkan ke AF — dan bagaimana interaksinya dengan toleransi pembuatan kunci pas — memiliki efek langsung pada apakah torsi pemasangan disalurkan secara efisien atau apakah pahat tergelincir, membulat, atau menerapkan beban yang tidak merata. Berdasarkan ISO 4014 dan DIN 931, toleransi AF untuk baut kepala segi enam di kelas produk A ditetapkan sebagai h15 untuk ukuran hingga M16, yang memungkinkan terjadinya deviasi negatif signifikan dari nominal. Untuk baut M10 (AF nominal 17 mm), AF minimum yang diperbolehkan pada h15 adalah 16,73 mm — jarak relatif terhadap nominal adalah 0,27 mm.

Secara terpisah, 0,27 mm terdengar dapat diabaikan. Dikombinasikan dengan kunci pas ujung terbuka standar yang diproduksi sesuai toleransinya (biasanya 0,19 mm pada bukaan rahang untuk kunci pas 17 mm per DIN 894), jarak bebas total antara rahang kunci pas dan rata baut dapat mencapai 0,46 mm. Pada torsi tinggi, jarak bebas ini memungkinkan kemiringan rotasi yang memusatkan tegangan kontak pada sudut datar daripada mendistribusikannya ke seluruh permukaan datar penuh. Hasilnya adalah pembulatan sudut — pertama pada baut, kemudian pada rahang kunci pas — dan hilangnya pengikatan secara progresif yang biasanya tidak dapat diterima setelah 5–15 siklus torsi tinggi. Untuk aplikasi yang memerlukan pemasangan dan pelepasan berulang kali, menetapkan toleransi AF yang lebih ketat pada saat pengadaan — atau meningkatkan ke konfigurasi soket hex (Allen) yang menghilangkan jarak bebas rahang sepenuhnya — merupakan tindakan pencegahan nyata tanpa penalti struktural.

Suzhou Anzhikou Hardware Technology Co., Ltd. memproduksi sekrup kepala segi enam dengan dimensi melintang yang dipasang pada jendela toleransi yang ditentukan pelanggan lebih ketat daripada default standar ISO, menggunakan peralatan penggulung ulir dan CNC yang diperkenalkan dari Taiwan dan Jepang yang mampu menjaga konsistensi dimensi di seluruh proses produksi bervolume tinggi tanpa mengorbankan tingkat output.

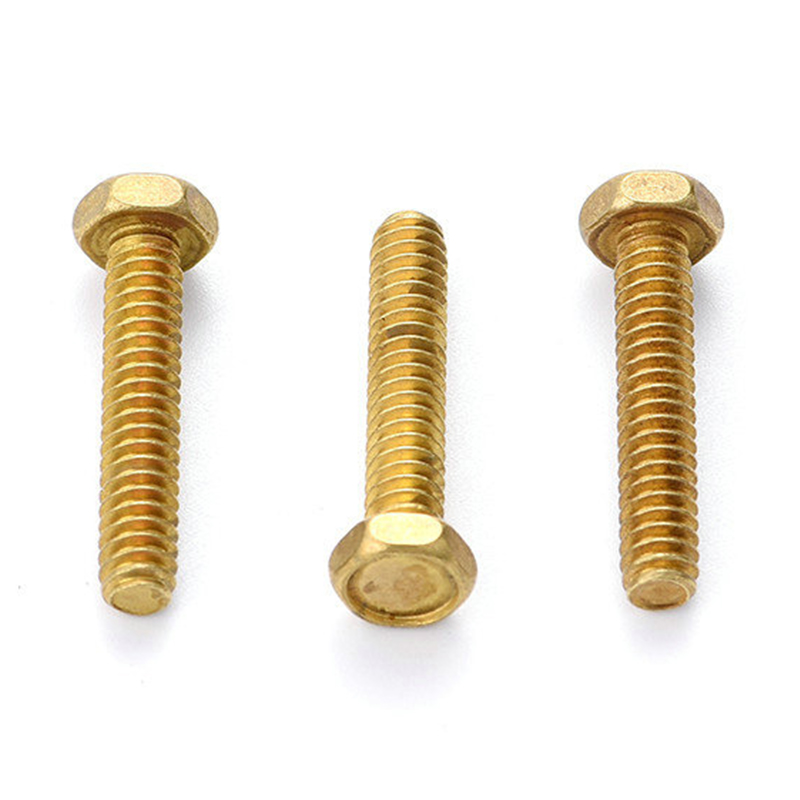

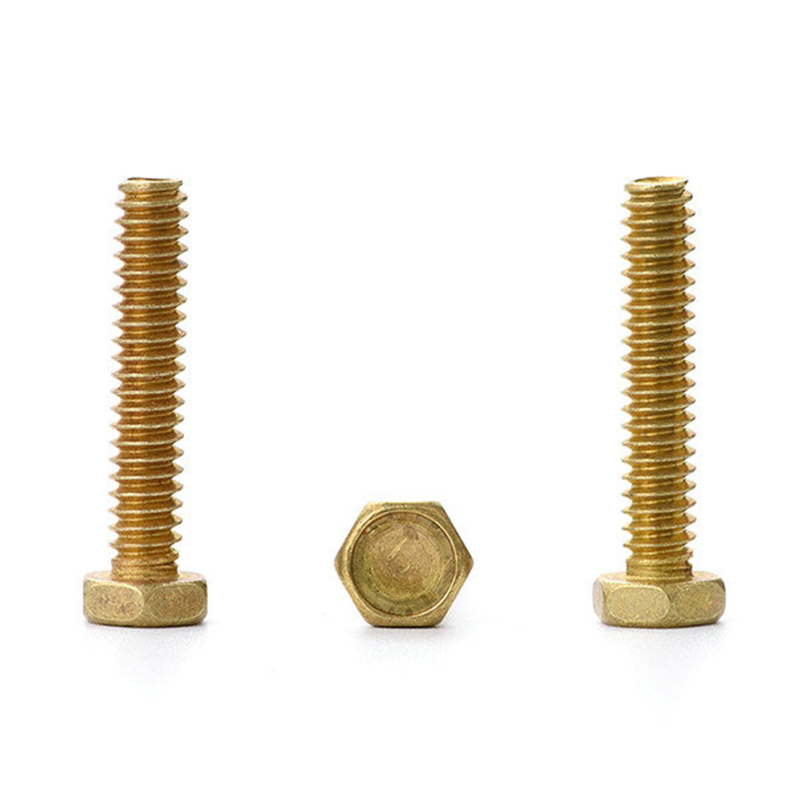

Baut Kepala Hex Kuningan Padat dalam Aplikasi Kelistrikan dan Pembumian - Konduktivitas vs. Pengorbanan Kekuatan

Kuningan sering kali dipilih untuk baut kepala segi enam pada selungkup listrik, batang bus pembumian, dan rakitan blok terminal karena konduktivitas listriknya — namun konduktivitas paduan kuningan sangat bervariasi bergantung pada komposisi, dan perbedaan tersebut penting dalam aplikasi yang resistansi kontaknya merupakan parameter desain. Dua paduan kuningan yang paling umum digunakan dalam produksi pengikat adalah CuZn39Pb3 (konduktivitas sekitar 15–18% IACS) dan CuZn36Pb3 (17–20% IACS). Sebagai perbandingan, tembaga murni memiliki 100% IACS dan aluminium 6061 memiliki sekitar 40% IACS. Oleh karena itu, baut kuningan bukanlah pengganti tembaga yang memerlukan resistansi kontak yang rendah — baut ini merupakan kompromi struktural yang memberikan konduktivitas yang memadai serta kemampuan mesin dan kinerja pembentukan ulir yang jauh lebih baik dibandingkan tembaga murni.

Dalam aplikasi pembumian, faktor yang lebih penting sering kali bukanlah konduktivitas curah, melainkan resistansi antarmuka pada permukaan bantalan baut dan pengikatan ulir. Lapisan oksida pada permukaan kuningan — yang terbentuk dalam beberapa jam setelah terpapar udara — meningkatkan resistensi kontak dengan urutan besarnya dibandingkan dengan permukaan yang baru dikerjakan. Mempertahankan resistansi kontak yang rendah memerlukan perlakuan permukaan yang menghambat oksidasi (pelapisan perak untuk pengardean berkinerja tinggi, pelapisan nikel untuk penggunaan umum) atau desain sambungan yang memastikan tekanan kontak yang cukup untuk menembus lapisan oksida secara mekanis. Nilai torsi yang dihitung murni untuk penjepitan struktural seringkali tidak cukup untuk mencapai perpindahan oksida ini — standar desain sambungan pembumian seperti IEEE 837 dan IEC 61439 mengatasi hal ini dengan persyaratan torsi dan tekanan kontak terpisah yang melebihi spesifikasi pengikat struktural pada umumnya.

Baut kepala segi enam kuningan padat juga menunjukkan fenomena yang dikenal sebagai retak korosi tegangan (SCC) di hadapan atmosfer yang mengandung amonia — fasilitas pertanian, pabrik pendingin, dan beberapa lingkungan pengolahan air. Paduan kuningan dengan kandungan seng tinggi (di atas 15% Zn) sangat rentan. Jika ada risiko SCC, menentukan kuningan dengan kandungan seng yang lebih rendah (CuZn10 atau CuZn15) atau beralih ke paduan perunggu silikon memberikan ketahanan SCC yang jauh lebih baik dengan sedikit penurunan kemampuan mesin. Tim teknik Anzhikou mengevaluasi lingkungan operasi pelanggan sebagai bagian dari proses pemilihan material untuk pesanan pengikat khusus, menandai risiko SCC secara proaktif sebelum produksi dilakukan.

Perhitungan Panjang Pengikatan Benang untuk Sekrup Kepala Hex pada Bahan Kawin Non-Baja

Aturan praktisnya adalah "pengikatan ulir harus sama dengan satu diameter baut" berasal dari desain sambungan baja-ke-baja dan tidak dapat dipindahkan dengan aman ke rakitan yang lubangnya terbuat dari aluminium, cetakan seng, kuningan, atau plastik rekayasa. Bahan-bahan ini memiliki kekuatan geser ulir yang jauh lebih rendah daripada baja, yang berarti bahwa di bawah beban aksial baut yang sama, ulir kawin akan terlepas sebelum baut itu sendiri rusak. Panjang pengikatan minimum untuk mencegah pelepasan ulir harus dihitung ulang untuk material yang disadap sebenarnya, dan panjang yang diperlukan seringkali 1,5× hingga 3× diameter baut tergantung pada pasangan material.

Perbandingan mode kegagalan untuk sambungan sekrup kepala hex pada material campuran adalah sebagai berikut:

Salah satu implikasi praktisnya: baut kepala segi enam dari kuningan padat yang dijalin ke dalam rumahan kuningan sebenarnya merupakan pasangan material yang serasi — baut dan ulir yang dikawinkan memiliki kekuatan geser yang hampir sama, membuat prediksi mode kegagalan sambungan menjadi mudah dan kemungkinan terjadinya kerusakan ulir lebih kecil dibandingkan kombinasi logam yang berbeda. Hal ini merupakan keuntungan yang berarti pada rumah instrumen presisi, badan katup, dan perlengkapan pipa di mana sambungan kuningan-kuningan merupakan hal yang umum dan diharapkan memiliki masa pakai yang lama di antara siklus pembongkaran.

Penandaan Kelas Properti pada Sekrup Kepala Hex dan Apa yang Tidak Diberitahukannya Tentang Kelelahan Hidup

Penandaan kelas properti ISO 898-1 — 8.8, 10.9, 12.9 yang timbul pada kepala segi enam — mengkomunikasikan kekuatan tarik minimum dan kekuatan luluh pengikat, yang cukup untuk perhitungan desain beban statis. Apa yang tidak dikomunikasikan oleh tanda-tanda ini adalah kekuatan lelah, sensitivitas takik, atau kinerja di bawah pembebanan siklik — tiga sifat yang menentukan apakah sekrup kepala hex dapat bertahan dalam rakitan yang bergetar selama masa pakai desain jutaan siklus beban. Baut kelas properti 8.8 dari dua pabrikan berbeda, keduanya memenuhi persyaratan tarik minimum, dapat berbeda dalam batas ketahanan lelah sebesar 30–40% bergantung pada radius akar ulir, permukaan akhir pada saat habisnya ulir, dan keadaan tegangan sisa dari proses penggulungan.

Penggulungan benang, dibandingkan dengan pemotongan benang, merupakan variabel proses utama yang paling signifikan mempengaruhi kinerja kelelahan. Penggulungan menginduksi tegangan sisa tekan pada akar ulir — zona konsentrasi tegangan tertinggi pada baut yang dibebani secara aksial — yang secara langsung melawan tegangan lelah tarik dan meningkatkan batas ketahanan efektif. Benang canai pada baut kelas properti 8.8 telah terbukti dalam penelitian yang dipublikasikan melebihi umur kelelahan baut ulir potong dari kelas properti yang sama dengan faktor 2× hingga 4× pada kondisi pembebanan yang identik. Inilah sebabnya mengapa menentukan "benang yang digulung setelah perlakuan panas" (bukan sebelumnya) dalam aplikasi kelelahan kritis menambah margin keselamatan yang dapat diukur melebihi apa yang ditunjukkan oleh penandaan kelas properti saja.

Untuk baut kepala segi enam kuningan padat, desain kelelahan juga diperumit dengan rasio kelelahan kuningan yang lebih rendah (batas daya tahan terhadap kekuatan tarik) dibandingkan dengan baja — biasanya 0,25–0,30 untuk kuningan versus 0,40–0,50 untuk baja karbon sedang. Ini berarti bahwa baut kuningan yang beroperasi pada 40% kekuatan tariknya di bawah pembebanan siklik mungkin masih berada dalam kondisi kritis lelah, sedangkan baut baja pada fraksi tegangan yang sama akan aman berada di bawah batas ketahanannya. Suzhou Anzhikou Hardware Technology Co., Ltd. menggunakan peralatan kawat penggulung ulir sebagai bagian dari proses produksi standarnya untuk sekrup kepala segi enam baja dan kuningan, memastikan bahwa manfaat tegangan sisa tekan selalu ada, berapa pun ukuran batchnya — sebuah kemampuan proses yang secara langsung mendukung pelanggan merancang layanan kritis kelelahan di pasar ekspor 40 negaranya.
