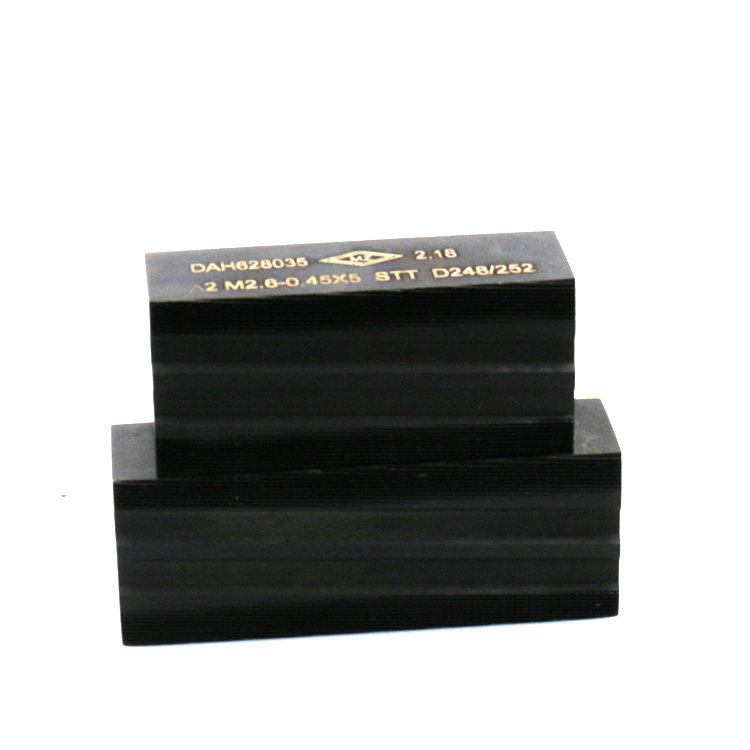

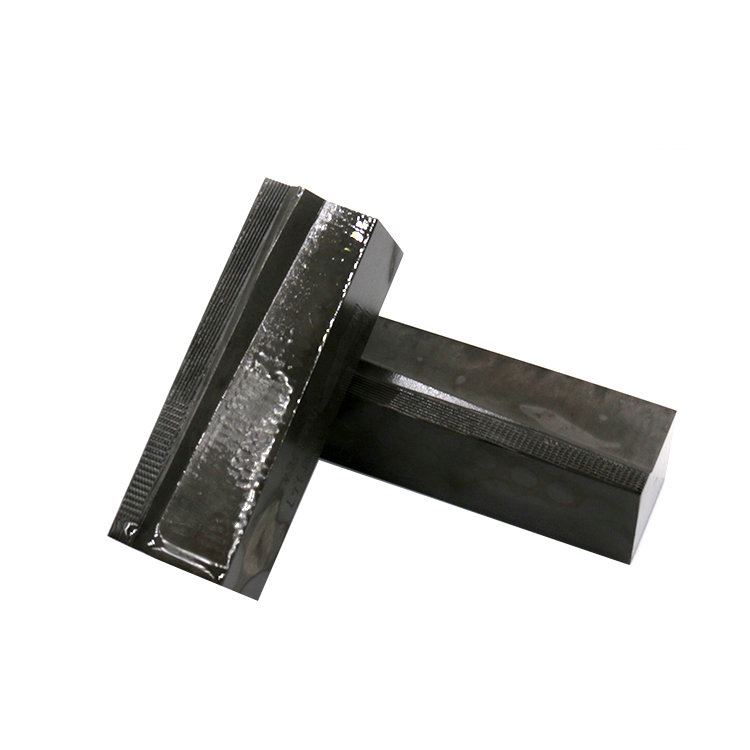

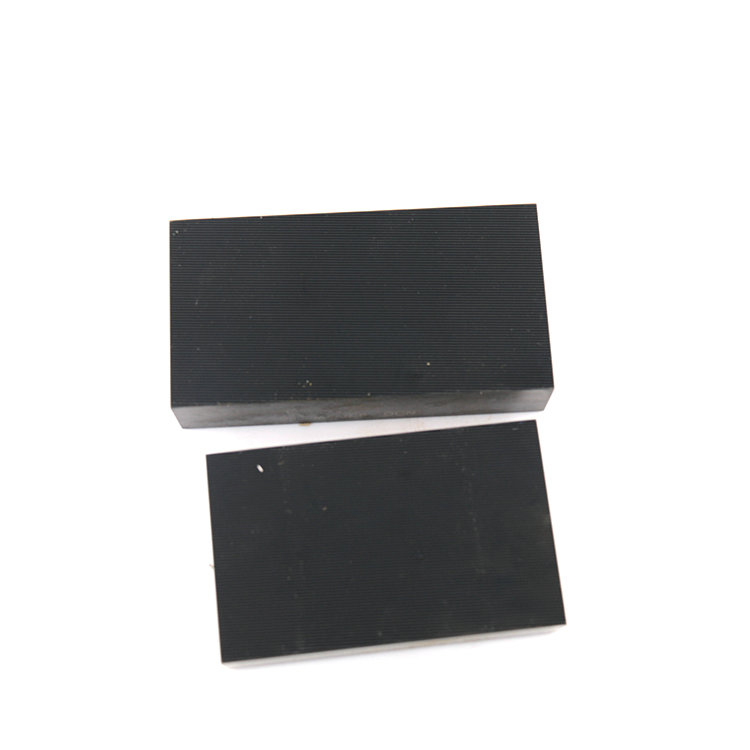

Bagaimana Geometri Thread Rolling Die Secara Langsung Mengontrol Kualitas Benang Jadi

Penggulungan benang mati jangan memotong material — mereka menggantikannya, dan keakuratan profil ulir yang telah selesai sepenuhnya ditentukan oleh geometri cetakan sebelum ada satu pun blanko yang masuk ke dalam mesin. Bentuk benang yang digiling ke permukaan cetakan harus memperhitungkan pegas kembali, karakteristik aliran material, dan pemulihan elastis material benda kerja setelah tekanan penggulungan dilepaskan. Untuk blanko baja karbon rendah, springback minimal dan profil die dapat sangat cocok dengan spesifikasi ulir akhir. Untuk baja tahan karat atau titanium, kompensasi pegas sebesar 0,3° hingga 0,8° pada sudut sayap harus dimasukkan ke dalam geometri cetakan pada tahap penggilingan — jika tidak, ulir yang telah selesai akan diukur sedikit terbuka dan pemeriksaan pengukur gagal meskipun cetakan itu sendiri sudah benar secara dimensi.

Sudut masuk pada cetakan ulir datar juga sama pentingnya. Lead-in yang terlalu curam menyebabkan lonjakan tekanan radial yang berlebihan pada zona masuk, menyebabkan blank skewing dan permulaan ulir yang tidak teratur. Lead-in yang terlalu dangkal akan memperluas zona kerja secara tidak perlu, meningkatkan keausan die dan mengurangi jumlah regrinds yang dapat digunakan. Untuk sekrup miniatur presisi dalam rentang M0,6 hingga M2 — kemampuan produksi inti di Suzhou Anzhikou — zona masuk biasanya dibuat sepanjang 3 hingga 5 jarak ulir, dengan sudut kemiringan 10° hingga 15° bergantung pada kekerasan material dan kecepatan penggulungan. Setiap penyimpangan melebihi ±0,5° dari sudut ramp yang ditentukan pada skala ini akan menghasilkan variasi pitch yang dapat diukur pada benang akhir.

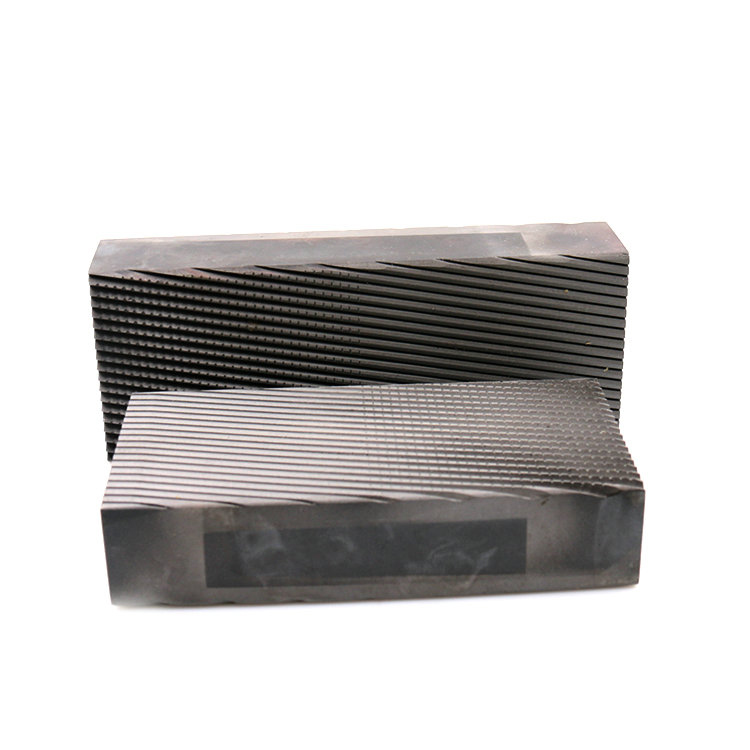

Pemilihan Material Die: Mengapa HSS dan Carbide Melayani Realitas Produksi yang Berbeda

Pilihan antara baja berkecepatan tinggi (HSS) dan tungsten karbida untuk cetakan ulir bukan sekadar keputusan biaya — ini melibatkan trade-off mendasar antara ketangguhan, ketahanan aus, kemampuan penggilingan ulang, dan total biaya per bagian selama masa pakai cetakan. Memahami keunggulan setiap material akan mencegah kegagalan cetakan prematur yang mahal dan waktu henti produksi yang tidak direncanakan.

Pertimbangan penting namun sering diabaikan adalah perilaku setiap material dalam siklus termal. HSS mempertahankan ketangguhan yang wajar karena memanas selama penggulungan dan dapat menyerap beban kejut kecil dari kesalahan pengumpanan blanko yang terjadi sesekali tanpa retak. Sebaliknya, karbida sensitif terhadap guncangan termal — jika suplai fluida penggulungan terganggu meskipun hanya sesaat selama pengoperasian berkecepatan tinggi, perbedaan suhu yang tiba-tiba antara permukaan cetakan dan inti dapat memicu keretakan di bawah permukaan yang mungkin tidak terlihat sampai cetakan tersebut retak secara dahsyat beberapa ribu siklus kemudian. Oleh karena itu, lini produksi sekrup presisi volume tinggi yang menjalankan cetakan karbida harus menjaga aliran cairan pendingin tidak terputus sebagai persyaratan kontrol proses yang tidak dapat dinegosiasikan.

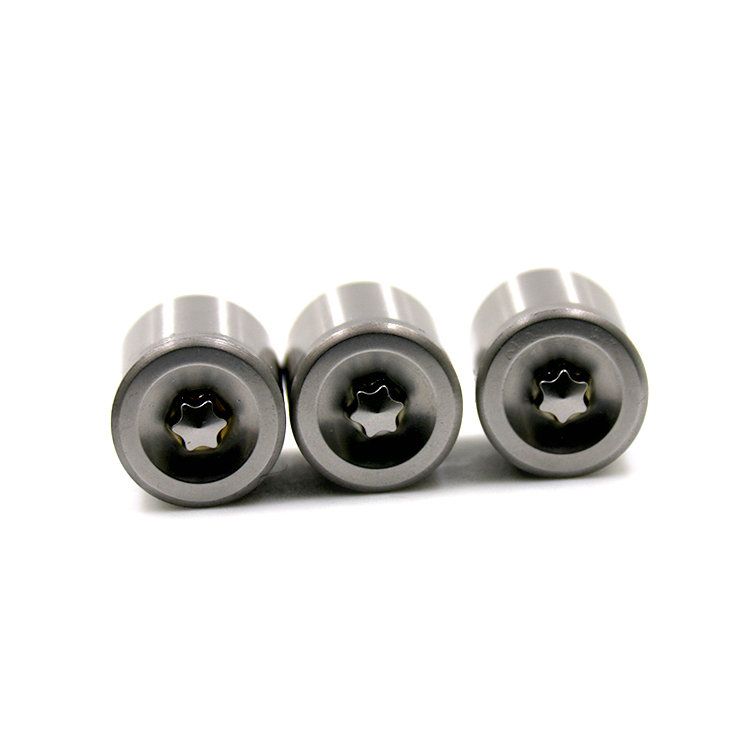

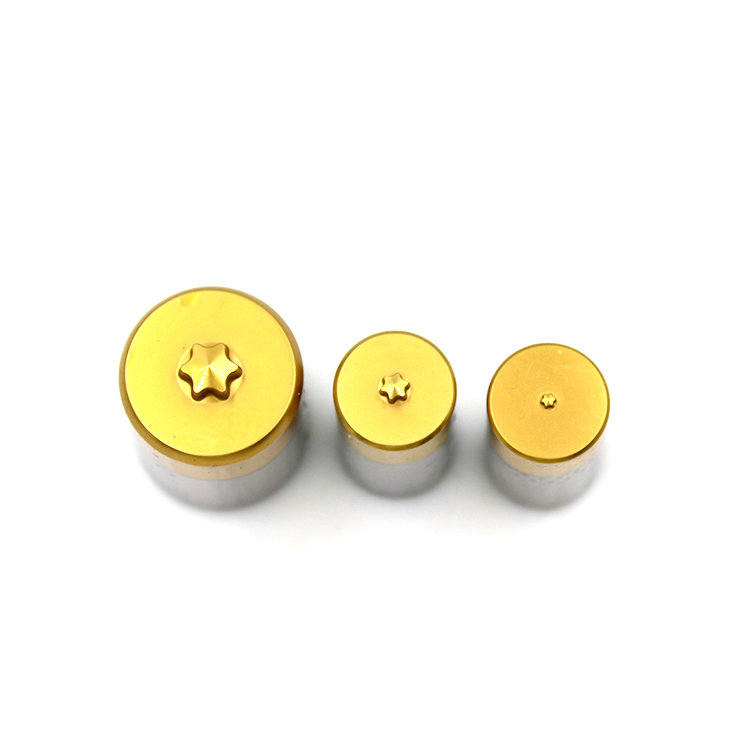

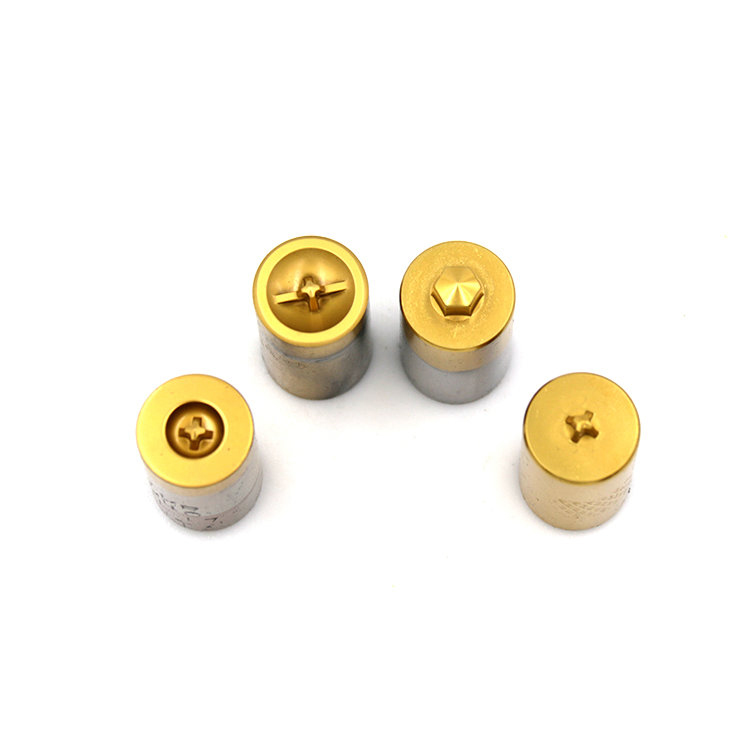

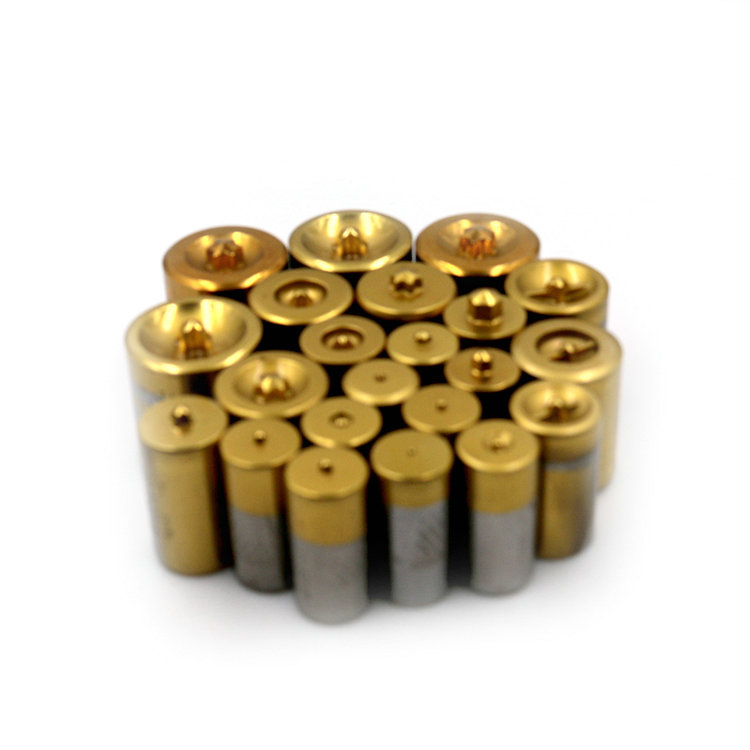

Desain Cold Heading Punch: Mengelola Konsentrasi Stres dalam Produksi Sekrup Miniatur

Dalam operasi pos dingin, pukulan terkena beban tekan siklik yang dapat melebihi kekuatan luluh material benda kerja di zona kontak lokal. Untuk sekrup M3 standar dan sekrup yang lebih besar, penampang pelubang cukup besar sehingga distribusi tegangan di seluruh permukaan pelubang relatif seragam dan dapat diatur. Namun, untuk sekrup mini di bawah M2 — yang diameter pin pelubangnya turun di bawah 1,5 mm — konsentrasi tegangan pada setiap transisi geometrik pada pelubang menjadi penentu utama masa pakai pelubang.

Mode kegagalan yang paling umum dalam pukulan pos dingin mini bukanlah keausan pada permukaan pembentuk tetapi patah tulang akibat kelelahan pada transisi bahu antara badan pukulan dan pin pembentuk. Solusi yang diterapkan dalam desain perkakas presisi meliputi:

• Jari-jari bahu campuran: Mengganti transisi sudut tajam dengan radius campuran terus menerus sebesar 0,3 mm hingga 0,8 mm akan mengurangi Kt dari sekitar 3,5 menjadi di bawah 1,8, yang secara kasar menggandakan umur kelelahan pada amplitudo beban yang sama.
• Geometri tubuh melangkah: Penggunaan lancip bodi dua tahap di belakang pin mendistribusikan tegangan transisi pada panjang aksial yang lebih panjang, sehingga mengurangi tegangan puncak pada setiap penampang.
• Perawatan tekan permukaan: Shot peening atau deep rolling pada punch shank menimbulkan lapisan tegangan sisa tekan yang melawan komponen tarik dari kelelahan lentur, sehingga memperpanjang masa pakai punch sebesar 30% hingga 60% pada aplikasi siklus tinggi.
• Pengoptimalan tingkat material: Peralihan dari baja perkakas D2 standar ke baja perkakas metalurgi serbuk (PM) (setara dengan ASP23 atau HAP40) pada tingkat pukulan miniatur memberikan distribusi karbida yang lebih seragam, menghilangkan kelompok karbida besar pada baja perkakas konvensional yang bertindak sebagai lokasi inisiasi retak.

Regrinding Thread Rolling Dies: Saat Menghemat Biaya dan Mengganggu Output

Cetakan penggulung ulir adalah salah satu komponen perkakas yang paling dapat digerinda ulang dalam pembuatan sekrup, dan program penggilingan ulang yang dikelola dengan baik dapat mengurangi biaya perkakas per bagian sebesar 40% hingga 60% dibandingkan dengan penggantian cetakan sekali pakai. Namun, penggilingan ulang bukanlah tindakan penghematan biaya yang dapat diterapkan secara universal — ada kondisi tertentu yang menyebabkan penggilingan ulang akan mengembalikan cetakan ke kinerja penuh dan kondisi lain yang menghasilkan perkakas yang sedikit rusak sehingga menyebabkan kegagalan inspeksi hingga proses produksi berikutnya.

Cetakan merupakan kandidat untuk penggerindaan ulang ketika keausan terbatas pada zona masuk dan dua hingga tiga ulir pertama pada bagian kerja. Dalam hal ini, penggilingan permukaan yang presisi menghilangkan lapisan stok terkontrol sebesar 0,02 mm hingga 0,05 mm per permukaan, memulihkan geometri bentuk benang dan definisi puncak yang tajam. Cetakan datar HSS yang di-ground dengan benar biasanya dapat diperoleh kembali tiga hingga lima kali sebelum badan cetakan menjadi terlalu tipis untuk menangani tekanan pengoperasian dengan aman.

Penyesalan harus dihindari atau dilakukan dengan hati-hati dalam skenario berikut:

• Lubang sayap atau chip mikro: Lubang permukaan pada sisi ulir, bahkan setelah penggilingan ulang, meninggalkan kesan mikro pada gulungan benang yang terlihat sebagai cacat permukaan saat diperbesar.
• Keausan yang tidak seragam pada lebar cetakan: Jika pola keausan lebih berat pada satu sisi cetakan, penggerindaan ulang seluruh permukaan akan menghilangkan lebih banyak material dari sisi yang tidak terlalu aus dibandingkan yang diperlukan, sehingga mempercepat kemajuan menuju ketebalan badan cetakan minimum.
• Karbida mati dengan retakan di bawah permukaan: Cetakan karbida yang terkena guncangan atau benturan termal harus diperiksa dengan penetran pewarna atau deteksi retakan fluoresen sebelum dilakukan penggilingan ulang.

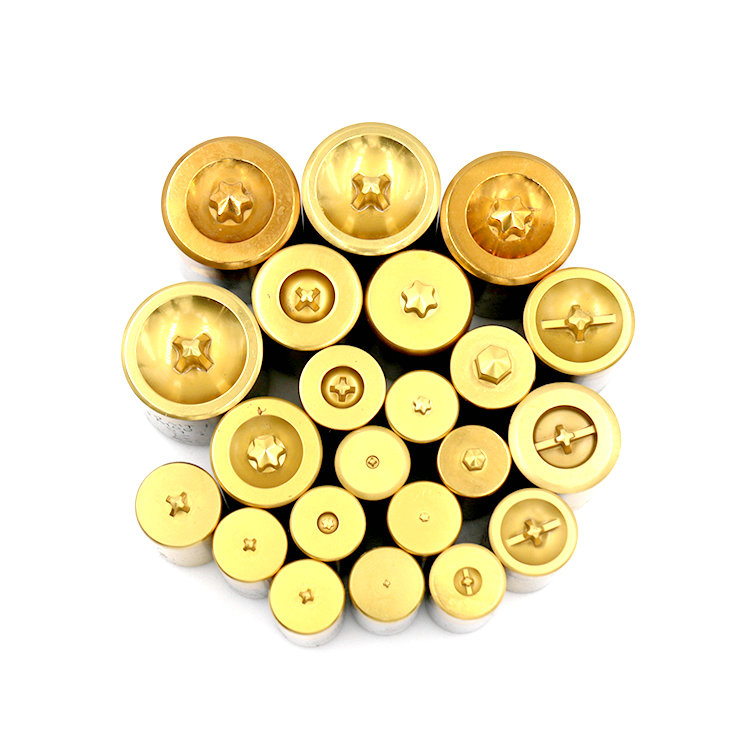

Toleransi Jarak Bebas Pukulan dan Mati untuk Profil Kepala Sekrup Non-Standar

Geometri kepala sekrup non-standar — termasuk kepala berflensa, kepala knurled, kepala datar berprofil rendah, dan desain bahu multi-langkah — memberikan persyaratan yang lebih menuntut pada kontrol jarak bebas punch-to-die dibandingkan konfigurasi kepala hex atau pan standar. Jarak bebas antara diameter luar pelubang dan diameter dalam lubang cetakan menentukan perilaku aliran material selama pos dingin: terlalu rapat dan pelubang terikat atau pecah; terlalu longgar dan kepala yang terbentuk menunjukkan kilatan, pengisian kurang, atau penyebaran dimensi yang gagal dalam pemeriksaan pengukur.

Untuk profil non-standar yang kompleks, jarak bebas harus disempurnakan berdasarkan geometri tertentu:

• Sekrup kepala bergelang: Cetakan harus dilengkapi kantong pelepas flensa presisi yang kedalamannya disesuaikan dengan ketebalan flensa dalam ±0,01 mm. Kedalaman berlebih menyebabkan pengisian flensa kurang; kedalaman yang tidak memadai menyebabkan kilatan cahaya pada perimeter flensa.
• Sekrup kepala knurled: Jarak bebas antara gigi knurl dan dinding cetakan harus nol pada ujung gigi — jarak bebas apa pun memungkinkan material kosong yang lunak mengalir ke celah tersebut dan menghasilkan knurl yang dangkal dan kabur.
• Sekrup bahu dengan badan multi-diameter: Setiap langkah diameter memerlukan bagian cetakannya sendiri dengan jarak bebas yang dikontrol secara individual, dan transisi harus diradiasikan untuk mencegah konsentrasi tegangan pada bagian yang dibentuk.

Produksi sekrup non-standar khusus memerlukan uji coba yang selama itu nilai jarak bebas disesuaikan secara berulang berdasarkan hasil inspeksi artikel pertama. Di Suzhou Anzhikou, staf teknik dengan pengalaman perkakas lebih dari 20 tahun mengelola proses kualifikasi ini secara internal, memungkinkan iterasi cepat pada geometri head yang kompleks dan mengurangi waktu mulai dari persetujuan gambar hingga perkakas siap produksi menjadi hanya 5 hingga 7 hari kerja untuk sebagian besar konfigurasi non-standar.

Mendeteksi Keausan Die Sebelum Mempengaruhi Kesesuaian Pengukur Benang

Keausan thread rolling die adalah proses progresif yang tidak menghasilkan perubahan kualitas benang secara tiba-tiba — proses ini menurunkan output secara bertahap hingga akumulasi kesalahan dimensi melewati batas toleransi dan komponen mulai gagal dalam pemeriksaan go/no-go gauge. Kunci untuk mempertahankan kualitas keluaran yang konsisten adalah menerapkan praktik pemantauan kondisi cetakan yang mendeteksi permulaan keausan sebelum mencapai ambang batas kegagalan alat ukur.

Tren Diameter Pitch

Diameter pitch ulir adalah indikator paling sensitif terhadap keausan cetakan. Seiring dengan keausan permukaan sisi cetakan, sudut tekanan efektif yang diberikan ke blanko berubah, menyebabkan diameter pitch benang yang digulung secara bertahap melayang ke atas. Mengukur dan mencatat diameter pitch 5 hingga 10 bagian per shift menggunakan mikrometer ulir — dan memplot hasilnya sebagai bagan kendali — memungkinkan tim produksi mengidentifikasi tren peningkatan dan menjadwalkan penggantian cetakan atau penggilingan ulang selama jangka waktu pemeliharaan yang direncanakan, bukan sebagai respons terhadap peristiwa penolakan kualitas.

Pemantauan Permukaan Akhir

Permukaan cetakan yang aus menghasilkan sisi benang yang lebih kusam dan bertekstur pada bagian yang digulung karena definisi puncak yang tajam pada cetakan menurun. Dalam lingkungan produksi dengan stasiun inspeksi yang terang, operator berpengalaman dapat mendeteksi perubahan ini secara visual dengan membandingkan suku cadang dengan sampel referensi yang diketahui baik. Untuk jalur otomatis, sistem inspeksi permukaan berbasis kamera yang diatur untuk menandai bagian dengan kekasaran sisi di atas nilai ambang batas Ra memberikan pemantauan yang lebih obyektif dan konsisten. Metode mana pun pada dasarnya menambahkan waktu siklus nol ke produksi sekaligus menangkap degradasi cetakan pada tahap awal yang dapat diperbaiki.
