Toleransi Lubang dan Klasifikasi Kesesuaian untuk Paku Keling Kepala Datar Clevis Pin — Mengapa Kesesuaian Jarak Bebas Tidak Selalu Merupakan Pilihan yang Tepat

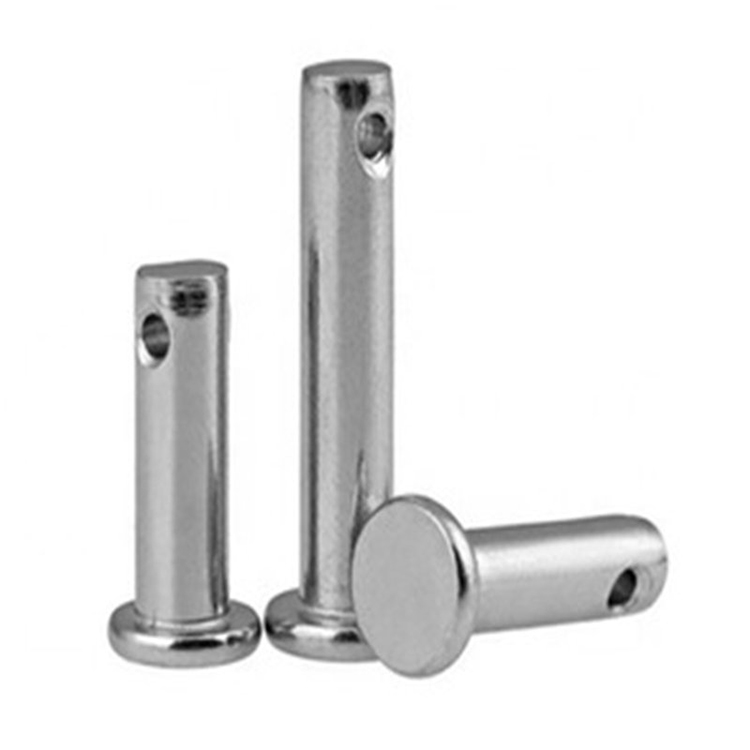

Paku keling kepala datar pin clevis dengan lubang silang menggabungkan dua fungsi mekanis dalam satu bagian: badan paku keling mentransfer beban geser antara bagian yang disambung dengan menahan dinding lubang, sedangkan lubang silang di ujung ekor menerima pasak, pin belah, atau klip yang menahan rakitan secara aksial. Kesesuaian antara rivet shank dan lubang penghubungnya pada clevis dan fork harus dipilih dengan mempertimbangkan kedua fungsi tersebut — kesesuaian yang dioptimalkan semata-mata untuk memudahkan perakitan akan mengganggu distribusi beban geser, sedangkan kesesuaian yang dioptimalkan semata-mata untuk perpindahan beban membuat pemasangan menjadi tidak praktis dan mencegah sedikit artikulasi sudut yang dirancang khusus untuk sambungan clevis.

Klasifikasi kesesuaian ISO 286-1 yang digunakan dalam aplikasi clevis pin dibagi menjadi tiga zona praktis. Jarak bebas yang pas (H8/f7 atau H9/d9) memungkinkan rotasi bebas dan penyisipan mudah, menjadikannya default untuk aplikasi pivot dan engsel yang memerlukan artikulasi berkelanjutan. Kesesuaian transisi (H7/k6 atau H7/m6) menghasilkan jarak bebas mendekati nol dengan gangguan sesekali, sesuai bila sambungan harus menahan geser tanpa gerak lateral tetapi masih dibongkar untuk pemeliharaan. Kesesuaian interferensi (H7/p6 atau yang lebih ketat) mengunci pin secara permanen di telinga clevis — digunakan ketika paku keling tidak dimaksudkan untuk dilepas dan perpindahan beban harus dimaksimalkan. Pemilihan jarak bebas dalam aplikasi geser struktural karena lebih mudah untuk dipasang menyebabkan keausan fretting antara pin dan dinding lubang: gerakan geser siklis kecil di bawah beban secara bertahap mengikis kedua permukaan, memperbesar lubang dan mengurangi area bantalan efektif sebesar 20–40% selama masa pakai.

Posisi lubang silang menambah batasan toleransi lebih lanjut yang tidak ada pada paku keling padat standar. Lubang harus ditempatkan dalam jarak aksial tertentu dari ujung ekor untuk memastikan pin penahan membersihkan permukaan bagian kawin saat dipasang. Lubang silang yang diposisikan terlalu dekat dengan talang ekor akan mengurangi bagian jaring pada titik terlemah paku keling; terlalu jauh ke dalam, dan pasak tidak dapat dimasukkan setelah perakitan. Suzhou Anzhikou Hardware Technology Co., Ltd. memproduksi paku keling kepala datar pin clevis dengan toleransi posisi lubang silang yang dipegang oleh peralatan CNC dalam jarak ±0,05 mm dari lokasi aksial yang ditentukan, memastikan fungsi pin penahan dikonfirmasi secara dimensi sebelum pengiriman, bukan ditemukan selama perakitan.

Stres Bantalan Paku Keling Versus Robeknya Lembaran — Mode Kegagalan Yang Mengontrol Desain Sambungan Anda

Terpaku desain sambungan melibatkan dua mode kegagalan bersaing yang keduanya harus diperiksa secara independen: kegagalan bantalan paku keling terhadap dinding lubang, dan kegagalan sobek (atau geser) bahan lembaran antara lubang paku keling dan tepi bagian. Mode mana yang mengatur bergantung pada rasio jarak tepi terhadap diameter lubang, kekuatan relatif bahan paku keling dan lembaran, dan apakah paku keling dalam geser tunggal atau ganda. Merancang satu kriteria dan mengabaikan kriteria lainnya akan menghasilkan sambungan yang gagal pada beban yang jauh di bawah titik desain yang diharapkan.

Tegangan dukung pada paku keling dihitung sebagai gaya geser yang diterapkan dibagi dengan luas bantalan yang diproyeksikan (diameter betis × tebal lembaran). Untuk paku keling baja dalam lembaran aluminium, kegagalan bantalan lembaran aluminium hampir selalu terjadi sebelum batang paku keling luluh — kekuatan luluh bantalan aluminium (biasanya 380–480 MPa untuk 6061-T6) tercapai jauh sebelum paku keling baja berubah bentuk. Pada kombinasi material ini, peningkatan diameter rivet lebih efektif dalam mengurangi tegangan dukung dibandingkan meningkatkan kekuatan material rivet, karena luas proyeksinya berskala dengan diameter sedangkan perbedaan kekuatan materialnya sudah besar.

Kegagalan sobek terjadi ketika material lembaran antara tepi lubang dan tepi bagian tergeser sepanjang dua bidang sejajar. Jarak tepi minimum untuk mencegah robekan biasanya 1,5× diameter lubang untuk paduan aluminium dan 1,25× untuk baja, sesuai standar paku keling dirgantara (seperti MIL-HDBK-5 dan EN 9347). Di bawah ambang batas ini, kekuatan sobek sambungan turun secara non-linear — mengurangi separuh jarak tepi dari 1,5D ke 0,75D dapat mengurangi kekuatan sobek hingga 65%, bukan 50%, karena efek konsentrasi tegangan pada batas lubang. Pemeriksaan desain praktis membandingkan tegangan ijin bantalan terhadap tegangan sobek yang diijinkan untuk jarak tepi sebenarnya, dan menentukan dimensi sambungan ke nilai yang lebih rendah dari kedua nilai tersebut.

Untuk pin clevis paku keling kepala datar khususnya, geometri kepala datar mempengaruhi bagaimana beban bantalan didistribusikan ke seluruh ketebalan lembaran. Head yang datar (countersunk) mendistribusikan beban secara lebih seragam sepanjang panjang pegangan dibandingkan dengan head yang menonjol dalam aplikasi yang headnya rata dengan permukaan panel, namun juga menghilangkan material dari shank pada kedalaman countersink — sehingga mengurangi area geser efektif di persimpangan head-shank. Pengurangan luas geser ini harus diperhitungkan pada sambungan geser tunggal dimana bidang perpindahan beban bertepatan dengan zona countersink.

Strategi Pemasangan Material untuk Paku Keling pada Rakitan Logam Berbeda

Korosi galvanik antara paku keling dan material lembaran pasangannya merupakan risiko struktural jangka panjang yang kurang mendapat perhatian pada tahap desain. Tidak seperti sambungan baut, paku keling tidak dapat dilepas dan dilapisi kembali secara berkala — penumpukan produk korosi pada antarmuka lembaran paku keling adalah akumulasi permanen yang memperluas lubang paku keling, menimbulkan tegangan lingkaran tarik pada lembaran di sekitarnya, dan pada akhirnya menyebabkan karakteristik kegagalan "paku keling berasap" yang terlihat sebagai garis-garis oksida putih yang memancar dari lubang paku keling pada struktur aluminium. Perbedaan potensial galvanik antara paku keling dan lembaran harus dikelola sejak awal, bukan dianggap sebagai masalah pemeliharaan.

Tabel berikut merangkum pasangan bahan paku keling-ke-lembaran yang umum digunakan, kompatibilitas galvanisnya, dan mitigasi yang direkomendasikan jika pemasangan diperlukan karena alasan mekanis:

Nuansa penting adalah rasio luas memperkuat kerusakan galvanik. Paku keling kecil (anoda) yang bersentuhan dengan lembaran besar (katoda) terkorosi jauh lebih cepat dibandingkan sebaliknya - area anoda kecil memusatkan arus korosi. Inilah sebabnya mengapa menggunakan paku keling baja pada lembaran tembaga atau baja tahan karat tidak terlalu merusak dibandingkan sebaliknya, meskipun beda potensialnya sama. Untuk rakitan paku keling khusus yang pasangan materialnya ditentukan oleh persyaratan struktural atau konduktivitas, bukan preferensi galvanik, tim produksi Anzhikou bekerja dengan pelanggan untuk menentukan perawatan permukaan kompatibel yang mengganggu jalur elektrokimia tanpa mengorbankan antarmuka mekanis.

Variabel Proses Cold-Heading Yang Menentukan Integritas Rivet Head dalam Produksi Volume Tinggi

Retak kepala paku keling, pembentukan kepala yang tidak lengkap, dan kesalahan konsentrisitas kepala ke betis adalah tiga cacat kepala dingin yang paling umum dalam produksi paku keling, dan ketiganya berasal dari variabel proses yang dapat dikontrol, bukan kualitas bahan. Memahami variabel-variabel ini membantu teknisi pengadaan menulis kriteria pemeriksaan masuk yang bermakna dan mengevaluasi apakah kemampuan proses pemasok memadai untuk aplikasi tersebut — dibandingkan hanya mengandalkan pemeriksaan dimensi akhir yang hanya mengetahui adanya cacat setelah barang tersebut diproduksi.

Retak kepala terjadi ketika keuletan stok kawat tidak mencukupi untuk tingkat deformasi yang disebabkan oleh cetakan pos. Rasio yang mengganggu — rasio diameter kawat asli dengan diameter kepala — menentukan seberapa besar tekanan plastik yang harus ditanggung oleh material tersebut. Untuk paku keling kepala datar dengan diameter kepala 2,5× diameter betis, regangan permukaan pada keliling kepala selama pembentukan melebihi 150%. Bahan dengan nilai pengurangan area (RA) yang rendah, atau kawat yang telah dikeraskan karena penarikan yang tidak tepat, tidak dapat mengakomodasi regangan ini tanpa retak pada pinggiran kepala. Menentukan kawat dengan RA minimum 60% untuk kuningan dan 65% untuk paku keling baja merupakan pengendalian material masuk yang praktis dan berkorelasi langsung dengan tingkat luluh pos.

Konsentrisitas head-to-shank dikontrol oleh penyelarasan die dan konsistensi wire feed. Pukulan pos yang tidak sejajar menggeser pusat kepala relatif terhadap sumbu betis, menghasilkan kepala eksentrik yang menciptakan tekanan bantalan yang tidak merata terhadap countersink saat dipasang. Untuk paku keling kepala datar, bahkan eksentrisitas 0,1 mm menyebabkan kepala bergoyang di countersink daripada dudukannya rata, meninggalkan celah di satu sisi yang memungkinkan gerakan fretting dan akhirnya memicu retak lelah di tepi countersink. Toleransi konsentrisitas yang lebih ketat dari 0,08 mm TIR (total indikator runout) antara head dan shank dapat dicapai dengan peralatan cold-heading modern namun memerlukan pemantauan keausan die secara berkala — sebuah langkah kontrol proses yang diintegrasikan oleh Suzhou Anzhikou Hardware Technology Co., Ltd. sebagai interval perawatan terjadwal di seluruh armadanya yang terdiri lebih dari 200 mesin presisi, mendukung konsistensi dimensi yang disyaratkan oleh sertifikasi ISO 9001:2015 di seluruh batch ekspor yang dikirim ke 40 negara di seluruh dunia.

Untuk pin clevis flat head rivets with cross holes, an additional process variable is the timing and method of cross hole drilling relative to head formation. Drilling after heading allows the cross hole to be positioned relative to the formed head geometry — the correct sequence for applications where head-to-hole axial distance is a functional requirement. Drilling before heading risks distorting the hole geometry during the heading operation if the hole falls within the deformation zone. The deformation boundary — the axial distance from the head face within which material flow occurs during upsetting — is approximately 1.5× to 2× the shank diameter for standard upsetting ratios, and the cross hole must be positioned outside this zone if pre-heading drilling is used.
