Sistem Penggerak Kunci Sekrup dan Geometri Reses

Antarmuka antara a Kunci Sekrup dan ceruk kepala sekrup menentukan efisiensi transmisi torsi dan keandalan perakitan. Sistem penggerak yang berbeda menawarkan tingkat luas permukaan kontak yang berbeda-beda, yang secara langsung berdampak pada seberapa besar torsi yang dapat diterapkan sebelum cam-out terjadi. Memahami perbedaan geometris ini membantu pembeli menentukan sekrup yang cocok dengan inventaris alat mereka yang ada.

Di Anzhikou, kami mengerjakan ceruk dengan toleransi yang mengakomodasi dimensi Kunci Sekrup standar sekaligus meminimalkan permainan aksial. Proses cold-heading dan CNC kami memastikan kedalaman reses dan sudut dinding yang konsisten di seluruh batch, yang sangat penting ketika jalur perakitan Anda bergantung pada pengikatan kunci otomatis atau manual.

Saat menentukan sekrup untuk proyek yang kompatibilitas alatnya tidak dapat dinegosiasikan, pastikan pemasok Anda dapat menjaga stabilitas dimensi ceruk. Fasilitas Anzhikou seluas 2000 meter persegi menggunakan cetakan presisi yang mengontrol geometri ceruk dalam ±0,02 mm , memastikan pengikatan Kunci Sekrup yang andal bahkan pada pengencang mikro hingga M1.0.

Toleransi Kesesuaian Antara Kunci Sekrup dan Relung Presisi

Kesesuaian yang longgar di antara Kunci Sekrup dan ceruk sekrup menyebabkan putaran radial, yang memusatkan tekanan pada titik sudut daripada mendistribusikan beban ke seluruh sisi. Hal ini menyebabkan kepala menjadi bulat, terkelupas, dan serpihan benda asing di perangkat sensitif. Sebaliknya, pemasangan yang terlalu ketat membuat penyisipan manual menjadi sulit dan meningkatkan waktu siklus di lingkungan produksi.

Rentang Jarak Bebas Optimal untuk Perakitan Manual

Untuk penggerak soket segi enam, jarak diatral ideal antara kunci dan dinding ceruk biasanya berkisar antara 0,05 mm dan 0,10 mm untuk perkakas manual. Rakitan berbantuan daya dapat mentolerir pemasangan yang sedikit lebih ketat karena penyelarasan penyisipan lebih konsisten. Sistem Torx umumnya beroperasi dengan jarak bebas yang lebih rendah karena geometri lobednya, yang menghasilkan perilaku pemusatan diri.

Mengukur Konsentrisitas dan Kedalaman Reses

Kedalaman ceruk harus melebihi panjang pengikatan Kunci Sekrup minimum setidaknya 0,3 mm untuk memastikan transfer torsi penuh tanpa mencapai batas bawah. Konsentrisitas antara sumbu reses dan sumbu betis sekrup harus dikontrol dalam TIR (Pembacaan Indikator Total) 0,05 mm untuk mencegah goyangan selama mengemudi kecepatan tinggi. Di Suzhou Anzhikou, stasiun inspeksi dalam proses kami memverifikasi parameter ini pada setiap batch produksi menggunakan pembanding optik dan pengukur kedalaman.

• Jarak bebas radial di bawah 0,03 mm berisiko menimbulkan kemacetan kunci di kepala yang tersembunyi
• Jarak bebas radial di atas 0,15 mm secara signifikan meningkatkan kemungkinan cam-out
• Variasi kedalaman ceruk melebihi ±0,1 mm dapat menyebabkan pembacaan torsi tidak konsisten

Kekerasan Bahan dan Ketahanan Aus Kunci Sekrup

Kunci Sekrup biasanya dibuat dari baja krom-vanadium (Cr-V) atau baja krom-molibdenum (Cr-Mo), dengan nilai kekerasan berkisar dari HRC 52 hingga HRC 60 setelah perlakuan panas. Perbedaan kekerasan antara kunci dan kepala sekrup disengaja: kunci harus lebih keras dari sekrup untuk mencegah deformasi pahat, tetapi tidak terlalu keras sehingga menjadi rapuh dan patah akibat pembebanan tumbukan.

Perawatan permukaan seperti oksida hitam, pelapisan nikel, atau pelapisan fosfat meningkatkan ketahanan terhadap korosi tetapi menambah ketebalan dapat diabaikan. Kunci Sekrup yang aus dengan tepi membulat dapat merusak kepala sekrup presisi yang harganya jauh lebih mahal daripada alat itu sendiri , jadi menetapkan jadwal penggantian alat berdasarkan jumlah siklus, bukan inspeksi visual, merupakan praktik yang hemat biaya.

Memilih Konfigurasi Kunci Sekrup untuk Ruang Terbatas

Tidak semua lingkungan perakitan menyediakan akses garis lurus ke pengikat. Ketika sekrup dimasukkan ke dalam rongga, diposisikan di dekat penghalang, atau disejajarkan pada suatu sudut, profil fisik Kunci Sekrup menjadi sama pentingnya dengan ukuran penggeraknya. Memilih konfigurasi yang salah dapat mengubah operasi pengikatan sederhana menjadi tugas pengerjaan ulang yang memakan waktu.

Profil Ujung Bola Versus Ujung Standar

Kunci Sekrup Ujung Bola memungkinkan masuknya sudut hingga kira-kira 25 derajat dari sumbu sekrup, yang sangat berharga ketika akses vertikal diblokir. Namun, berkurangnya area kontak pada antarmuka bola menurunkan kapasitas torsi maksimum sekitar 15–20 persen dibandingkan dengan kunci betis lurus standar. Untuk pengencangan akhir atau sambungan yang kritis terhadap torsi, selalu selesaikan dengan kunci ujung standar untuk mencapai kontak sisi penuh.

Menangani Pertimbangan Geometri dan Jangkauan

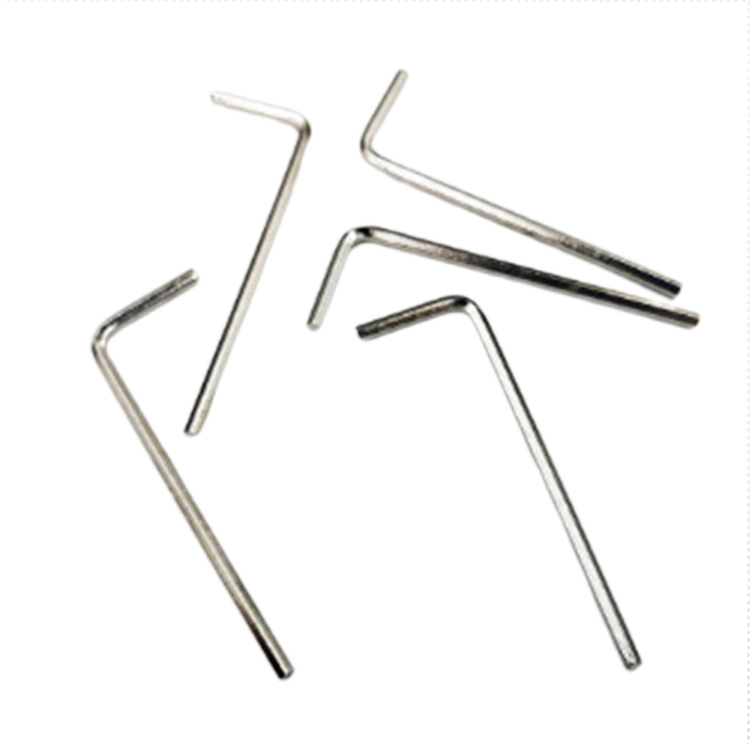

Tombol berbentuk L menawarkan rasio leverage-terhadap-biaya terbaik untuk perakitan manual, sementara varian pegangan T mendistribusikan tekanan pada telapak tangan secara lebih merata selama penggunaan jangka panjang. Set kunci hex yang dapat dilipat mengurangi beban bawaan teknisi lapangan, namun memperkenalkan permainan gabungan yang dapat mengurangi akurasi. Untuk pengencang mini dalam rakitan elektronik, tombol L presisi dengan pegangan yang dibentuk memberikan umpan balik sentuhan yang diperlukan untuk menghindari torsi berlebih pada sekrup kecil M1.2–M2.0.

1. Ukur diameter jarak minimum di sekitar kepala sekrup sebelum memilih lebar pegangan kunci
2. Pastikan panjang kunci memungkinkan setidaknya satu putaran penuh tanpa gangguan pegangan
3. Untuk driver otomatis, pastikan bahwa diameter key shank sesuai dengan spesifikasi collet pahat

Di Anzhikou, kami memanfaatkan pengalaman penyesuaian sekrup non-standar selama dua dekade untuk berkonsultasi dengan klien mengenai desain reses dan memastikan kompatibilitas dengan inventaris Kunci Sekrup spesifik mereka. Baik perakitan Anda memerlukan drive hex standar atau pola keamanan khusus, kami mengoptimalkan geometri kepala sehingga alat Anda berfungsi sebagaimana mestinya.
