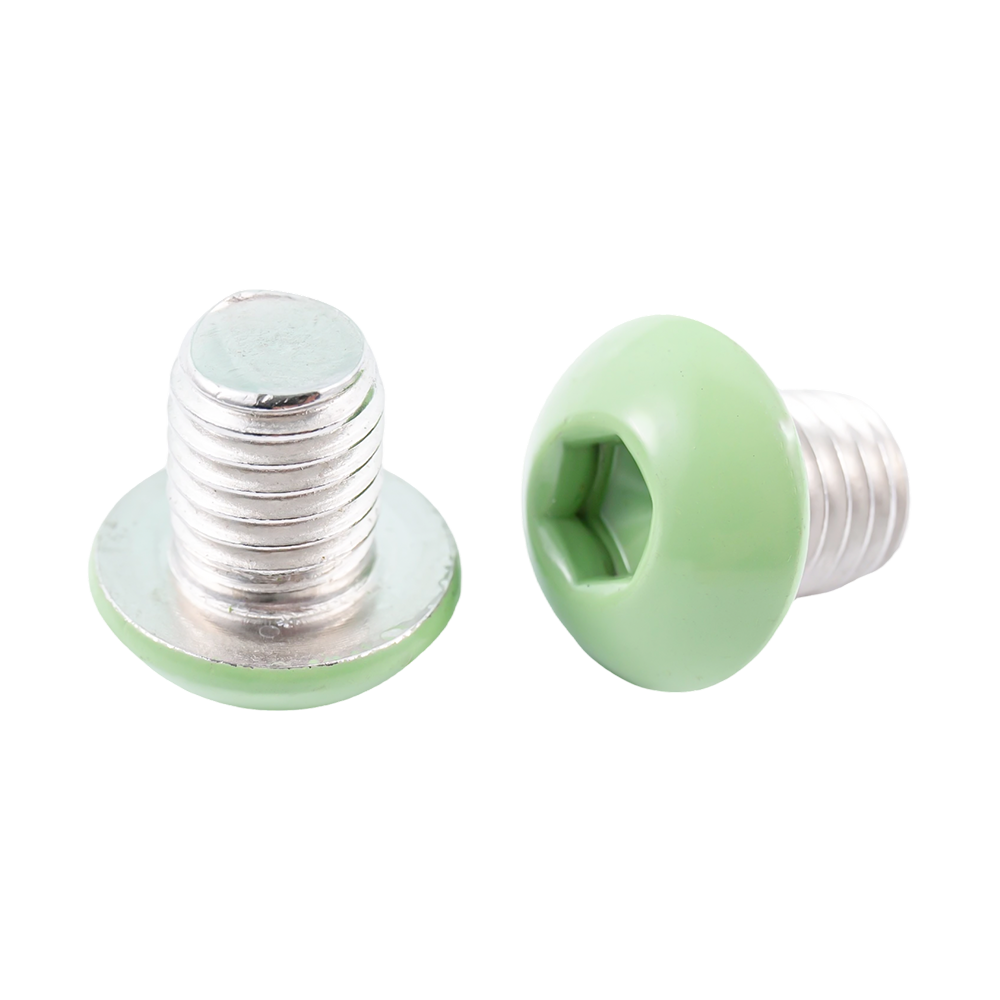

ISO 7380-1 vs ISO 7380-2: Memahami Perbedaan Struktural Antara Sekrup Kepala Kancing Standar dan Flensa

ISO 7380 diterbitkan dalam dua bagian berbeda yang sering kali digabungkan dalam dokumentasi pengadaan dan teknik, sehingga menyebabkan penggantian yang salah sehingga membahayakan kinerja gabungan. ISO 7380-1 mendefinisikan sekrup tutup soket kepala kancing dengan kepala berbentuk kubah polos dan tanpa flensa — permukaan bantalan kepala dibatasi pada bagian bawah kubah itu sendiri yang melingkar. ISO 7380-2 mendefinisikan varian flensa, yang menambahkan flensa washer integral di bawah kepala berbentuk kubah, meningkatkan diameter permukaan bantalan sekitar 30% hingga 40% relatif terhadap diameter kepala untuk ukuran sekrup nominal yang sama. Perbedaan ini tidak bersifat kosmetik: flensa secara mendasar mengubah distribusi tegangan tekan pada permukaan sambungan dan menentukan apakah sekrup cocok untuk digunakan pada bahan substrat yang lebih lembut tanpa mesin cuci terpisah.

Tinggi kepala yang ditentukan dalam ISO 7380-1 secara nominal sama dengan seperempat diameter sekrup nominal — jauh lebih rendah daripada sekrup tutup kepala soket setara ISO 4762, yang tinggi kepalanya kira-kira dua pertiga dari diameter nominal. Ketinggian kepala yang berkurang ini merupakan karakteristik fungsional yang menentukan dari desain kepala kancing: memungkinkan penggunaan dalam kantong counterbore yang dangkal, memberikan tampilan eksternal yang low-profile pada permukaan rakitan, dan mengurangi risiko interferensi dengan komponen atau penutup geser yang berdekatan. Keuntungannya adalah kedalaman pemasangan soket hex yang lebih pendek secara proporsional, yang secara langsung membatasi torsi pemasangan maksimum dan oleh karena itu preload yang dapat dicapai — sebuah langkah verifikasi yang sering dilewati ketika kepala tombol dipilih semata-mata berdasarkan tampilannya yang low-profile.

Batas Tekanan Bantalan: Ketika Kepala Tombol ISO 7380 Membutuhkan Washer Meskipun Standar Tidak Mengamanatkannya

Tegangan bantalan yang dihasilkan di bawah kepala an sekrup ISO 7380 selama pemasangan lebih tinggi dibandingkan sekrup tutup soket ISO 4762 yang setara dengan diameter nominal yang sama, karena area bantalan kepala kancing lebih kecil sebanding dengan beban bukti yang dapat ditopang oleh sekrup. Ketika tegangan bantalan ini melebihi kuat luluh tekan bahan sambungan pada zona kontak, kepala akan melekat secara progresif ke permukaan setiap kali terjadi siklus termal atau getaran, sehingga menghilangkan beban awal dan menyebabkan relaksasi sambungan tanpa ada indikasi kegagalan eksternal yang terlihat.

Kepala tombol bergelang ISO 7380-2 secara khusus dikembangkan untuk mengatasi masalah tegangan bantalan pada rakitan paduan ringan tanpa memerlukan komponen mesin cuci lepas yang terpisah. Flensa integral meningkatkan area bantalan dengan faktor sekitar 1,6 hingga 1,9 tergantung pada ukuran nominal, mengurangi tegangan bantalan secara proporsional dan memperluas jangkauan material substrat di mana sekrup dapat digunakan pada beban tahan penuh tanpa risiko tertanam.

Pemilihan Kelas Properti untuk Sekrup ISO 7380: Mengapa 10.9 Tidak Selalu Lebih Unggul dari 8.8 dalam Aplikasi Kepala Tombol

Sekrup kepala kancing ISO 7380 diproduksi secara komersial di kelas properti 8.8 dan 10.9 untuk baja karbon dan paduan, dan dalam kelas tahan karat austenitik A2-70 dan A4-70. Naluri untuk menentukan kelas properti tertinggi yang tersedia untuk aplikasi pengikat struktural apa pun secara khusus bermasalah untuk kepala kancing ISO 7380 karena faktor pembatas pada sebagian besar sambungan kepala kancing bukanlah kapasitas tarik sekrup tetapi kapasitas puntir soket. Soket hex pada kepala tombol ISO 7380 memiliki kedalaman soket sekitar 37% lebih pendek dibandingkan sekrup penutup ISO 4762 dengan diameter nominal yang sama. Ketika sekrup kelas 10,9 memerlukan torsi pemasangan 14 hingga 16 N·m untuk mencapai preload beban yang tahan, namun soket pendek hanya dapat menahan 10 hingga 12 N·m sebelum distorsi soket dimulai, kelas properti yang lebih tinggi menjadi kontraproduktif.

Oleh karena itu, panduan praktis untuk pemilihan kelas properti ISO 7380 adalah:

• Rentang M3 hingga M6: Kelas properti 8.8 sesuai untuk sebagian besar aplikasi. Kedalaman soket pada ukuran ini memberikan transmisi torsi yang andal ke beban tahan 8,8 tanpa risiko kerusakan soket bila kunci hex yang belum dipakai dan berukuran tepat digunakan.
• Kisaran M8 hingga M12: Properti kelas 10.9 menjadi layak karena kedalaman soket absolut yang lebih besar memberikan pengikatan yang cukup untuk kebutuhan torsi yang lebih tinggi. Namun, kondisi soket harus dipantau secara ketat — kunci hex yang aus pada M8 dan yang lebih baru dapat menghilangkan soket ISO 7380 tingkat 10,9 dalam satu kali pemasangan.
• Ketika preload maksimum wajib dilakukan pada diameter kecil: Pertimbangkan untuk beralih ke sekrup tutup soket ISO 4762 di lokasi yang sama daripada meningkatkan kelas properti ISO 7380. Ketinggian kepala ISO 4762 yang lebih tinggi memberikan kedalaman soket yang diperlukan untuk mentransmisikan torsi pemasangan tingkat 10,9 dengan aman.
• Nilai baja tahan karat (A2-70, A4-70): Senyawa anti-rebut dan kecepatan pemasangan yang terkontrol adalah wajib untuk kepala kancing stainless di lubang sadap stainless untuk menghindari luka.

Opsi Perawatan Permukaan untuk Sekrup ISO 7380 dan Dampaknya terhadap Kesesuaian Dimensi

ISO 7380 menetapkan sifat mekanik dan dimensi sekrup dalam kondisi tidak dilapisi, dan perawatan permukaan yang diterapkan setelah pembuatan menambah material pada permukaan luar yang harus diperhitungkan saat memverifikasi kesesuaian dimensi. Opsi pelapisan yang paling banyak diterapkan pada sekrup kepala tombol ISO 7380, beserta implikasi dimensi dan kinerjanya, adalah:

• Oksida hitam: Menambahkan kurang dari 0,0005 mm ke semua permukaan dan tidak memiliki efek terukur pada kelas benang atau kepatuhan dimensi kepala. Hasil akhir standar untuk rakitan mekanis dalam ruangan, perlengkapan perkakas, dan penutup elektronik yang menentukan tampilan hitam non-reflektif.
• Pelapisan seng (kromat bening atau kuning): Menambahkan 5 hingga 12 mikron per permukaan. Pelapisan di atas 10 mikron pada ulir 6g berisiko mengalami kegagalan pemasangan atau pengukur dan memerlukan sekrup dasar untuk diproduksi hingga kelas toleransi 6e untuk memberikan kelonggaran pelapisan.
• Pelapisan nikel: Menghasilkan permukaan yang cerah dan tahan korosi dengan ukuran 8 hingga 15 mikron per sisi. Kepala kancing berlapis nikel dalam aplikasi yang bersentuhan dengan kulit harus diuji kepatuhan pelepasan nikelnya dengan EU REACH Annex XVII Entry 27.
• Lapisan serpihan dacromet / geomet: Diterapkan pada ketebalan total 8 hingga 20 mikron, memberikan ketahanan terhadap semprotan garam selama 500 hingga 1.000 jam tanpa risiko penggetasan hidrogen. Koefisien gesekan yang lebih tinggi (0,12 hingga 0,16) harus diperhitungkan dalam spesifikasi torsi — torsi pemasangan yang sama menghasilkan beban awal sekitar 15% lebih sedikit dibandingkan dengan sekrup berlapis seng.
• Pelapis PVD (TiN, CrN, DLC): Diterapkan pada 1 hingga 4 mikron, PVD menambahkan pertumbuhan dimensi yang dapat diabaikan sekaligus memberikan kekerasan permukaan 1.500 hingga 5.000 HV. Ditentukan dalam komponen bersepeda kelas atas, perangkat medis, dan instrumen optik presisi.

Desain Lubang Counterbore dan Clearance untuk Instalasi ISO 7380: Menghindari Kesalahan Gambar Paling Umum

Sekrup kepala kancing ISO 7380 paling sering dipasang di lubang counterbored yang menyembunyikan kepala berbentuk kubah di bawah atau rata dengan permukaan rakitan. Geometri counterbore ini sering kali salah ditentukan pada gambar teknik. Tiga kesalahan gambar paling umum untuk spesifikasi counterbore ISO 7380 dan konsekuensinya adalah:

• Menentukan kedalaman counterbore sama dengan tinggi kepala nominal: Dengan toleransi dimensi pada sekrup dan counterbore mesin, kubah akan menonjol sedikit di atas permukaan atau berada di bawah rata. Praktik yang benar menambahkan 0,1 mm hingga 0,2 mm ke tinggi kepala nominal saat menentukan kedalaman counterbore untuk memastikan tempat duduk rata atau di bawah yang konsisten.
• Menggunakan counterbore dengan dasar datar untuk kepala berbentuk kubah: Sebuah counterbore silinder dengan dasar datar menyentuh kubah hanya pada tepi perimeternya, menciptakan kontak garis yang memusatkan tegangan dan tidak memberikan stabilisasi lateral untuk kepala sekrup di bawah beban geser. Diameter counterbore yang benar adalah 0,3 mm hingga 0,5 mm lebih besar dari diameter kepala nominal.
• Gagal menentukan izin akses kunci hex di atas counterbore: Desain yang hanya memberikan jarak bebas 5 mm hingga 8 mm di atas counterbore memerlukan kunci hex ujung bola (yang mengurangi torsi transmisi sebesar 25% hingga 30%) atau driver hex pegangan T — keduanya harus diperhitungkan dalam torsi pemasangan yang ditentukan.

Varian Non-Standar ISO 7380: Diameter Kepala Khusus, Kedalaman Soket yang Diperluas, dan Opsi Magnetik Rendah

Seri dimensi standar yang ditentukan dalam ISO 7380 mencakup ukuran nominal M3 hingga M16 dengan rasio diameter dan tinggi kepala tetap. Dalam banyak aplikasi rekayasa presisi, rasio standar ini tidak secara optimal sesuai dengan persyaratan desain, dan varian khusus bentuk kepala tombol ditentukan untuk memenuhi kebutuhan fungsional tertentu.

Diameter Kepala Diperpanjang untuk Peningkatan Area Bantalan

Meningkatkan diameter kepala melampaui standar ISO 7380 sambil mempertahankan profil kubah kepala tombol menghasilkan pengikat dengan area bantalan yang jauh lebih tinggi sehingga menghilangkan kebutuhan akan mesin cuci terpisah dalam aplikasi substrat lunak. Diameter kepala khusus 1,5× hingga 2,0× diameter kepala standar ISO 7380 dapat dilakukan melalui pos dingin dalam cetakan khusus dan diproduksi secara komersial dalam batch sebanyak 5.000 buah atau lebih. Profil kubah harus didesain ulang secara proporsional ketika diameter kepala ditingkatkan untuk mempertahankan tampilan low-profile yang diinginkan.

Kedalaman Soket yang Diperluas untuk Transmisi Torsi Lebih Tinggi

Memproduksi kepala profil ISO 7380 dengan kedalaman soket yang cocok atau mendekati standar ISO 4762 menciptakan geometri hibrid yang menghadirkan tampilan luar kepala tombol berprofil rendah dengan pengikatan soket dan kapasitas torsi sekrup penutup. Konfigurasi non-standar ini digunakan dalam aplikasi yang memerlukan pramuat maksimum tetapi kepala silinder sekrup ISO 4762 yang menonjol tidak dapat diterima. Peningkatan kedalaman soket dicapai dengan menentukan ketinggian kepala yang lebih besar pada perkakas pos dingin, biasanya menambahkan 0,5 mm hingga 1,5 mm di luar standar ISO 7380 untuk ukuran M4 hingga M8. Kemampuan perkakas internal Suzhou Anzhikou memungkinkan spesifikasi kedalaman soket khusus untuk dimasukkan ke dalam desain cetakan pos dan divalidasi melalui inspeksi artikel pertama sebelum rilis produksi.

Nilai Magnetik Rendah dan Non-Magnetik

Baja tahan karat austenitik standar sekrup ISO 7380s memiliki permeabilitas magnetis yang rendah tetapi tidak nol karena martensit akibat deformasi yang terbentuk selama proses cold pos. Untuk aplikasi pada peralatan MRI, rakitan magnetometer, dan instrumen kompas presisi, kepala tombol ISO 7380 yang benar-benar non-magnetik memerlukan anil solusi pasca-pos atau spesifikasi tingkat paduan superaustenitik seperti 316LN atau 904L. Varian non-magnetik ini adalah barang khusus yang diproduksi dalam jumlah kecil sesuai spesifikasi pelanggan, dan verifikasi permeabilitas magnetik sekrup jadi memerlukan pengukuran koil Helmholtz atau pengukur permeabilitas yang dikalibrasi — uji magnet efek hall standar tidak cukup untuk mendeteksi peningkatan permeabilitas kecil yang tidak memenuhi spesifikasi instrumen presisi.
