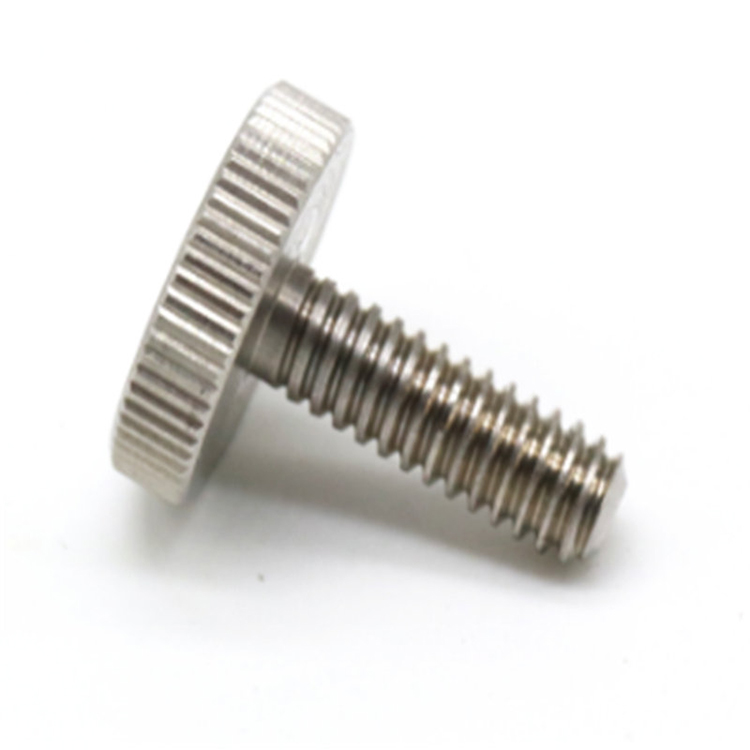

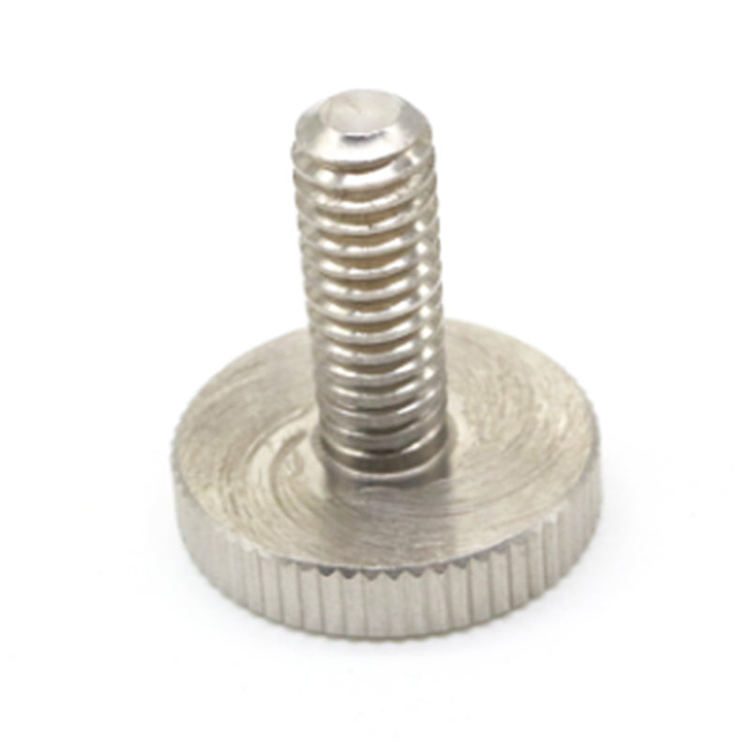

Sekrup Jempol Kepala Datar Sudut Countersink — Mengapa 82° dan 90° Tidak Dapat Dipertukarkan

Sudut countersink sekrup jempol kepala datar adalah salah satu dimensi yang paling sering salah ditentukan dalam rakitan pengencang panel, namun konsekuensinya bersifat langsung dan terukur. Sekrup kepala datar seri inci mengikuti standar sudut yang disertakan 82° (ASME B18.6.3), sedangkan sekrup kepala datar metrik mematuhi 90° (ISO 7046 / DIN 965). Ketika sekrup dan countersink pasangannya dipotong ke sudut yang berbeda, kontak bantalan bergeser dari pengikatan permukaan penuh ke garis melingkar sempit — baik di tepi luar atau di leher bagian dalam kepala, bergantung pada arah ketidakcocokan.

Kontak garis dan bukan kontak permukaan mempunyai dua konsekuensi langsung. Pertama, area penjepitan efektif berkurang sebanyak 70%, yang berarti panel dapat bergeser ke samping di bawah beban yang dapat ditahan oleh rakitan yang dipasang dengan benar. Kedua, tegangan terkonsentrasi pada garis kontak mempercepat deformasi lokal pada kepala sekrup dan material panel countersunk — khususnya menjadi masalah pada panel aluminium, plastik, atau seng die-cast yang materialnya lebih lembut daripada sekrup. Pada aplikasi sekrup jempol yang dibuka dan ditutup kembali berulang kali, deformasi ini berlanjut pada setiap siklus, yang pada akhirnya menyebabkan kepala tetap terlihat bangga pada permukaan panel bahkan ketika dikencangkan sepenuhnya. Menentukan sudut countersink secara eksplisit pada gambar pengadaan — dibandingkan mengandalkan asumsi "standar" — akan menghilangkan modus kegagalan ini sepenuhnya.

Suzhou Anzhikou Hardware Technology Co., Ltd. mesin countersink sekrup jempol kepala datar menggunakan pusat pembubutan CNC yang menahan sudut yang disertakan dalam ±0,5°, dengan pengukuran optik dalam proses yang mengonfirmasi kesesuaian. Untuk pelanggan yang memasok panel yang diproduksi dengan standar tertentu, tim teknik Anzhikou akan melakukan referensi silang spesifikasi countersink panel sebelum produksi untuk memastikan kompatibilitas sudut penuh.

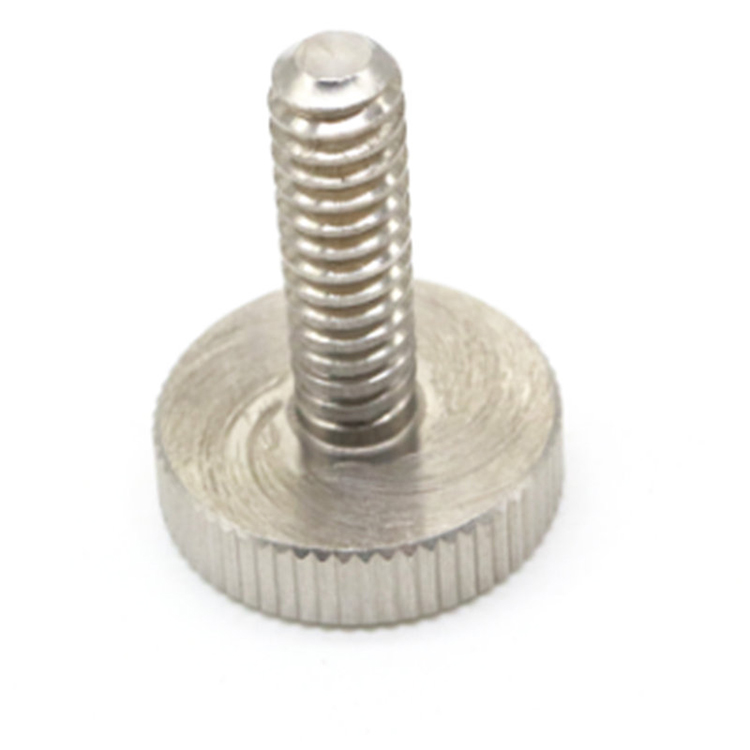

Bagaimana Geometri Transisi Head-to-Shank Mempengaruhi Kinerja Sekrup Jempol Di Bawah Beban Lateral

Di sebagian besar aplikasi pengikat tangan, sekrup jempol diasumsikan hanya memikul beban penjepit aksial. Dalam praktiknya, rakitan panel sering kali mengalami gaya lateral akibat penanganan, perbedaan ekspansi termal antara panel dan sasis, atau goyangan akibat getaran. Geometri transisi head-to-shank — radius fillet atau undercut pada sambungan — menentukan bagaimana sekrup mendistribusikan tegangan lentur lateral ini dan apakah retak lelah terjadi pada zona tersebut.

Pemotongan yang tajam pada sambungan head-shank mengkonsentrasikan tegangan lentur pada satu penampang melintang dan diketahui merupakan lokasi inisiasi kelelahan, terutama pada sekrup baja tahan karat yang mengalami pembebanan siklik. Jari-jari fillet yang besar — ​​biasanya 0,1× hingga 0,15× diameter shank — mendistribusikan kembali gradien tegangan pada volume material yang lebih besar dan memperpanjang umur kelelahan secara signifikan. Untuk sekrup jempol kepala datar, fillet ini sebagian tersembunyi di dalam panel countersunk, yang berarti inspeksi visual tidak dapat memastikan keberadaannya; itu harus diverifikasi secara dimensi selama pemeriksaan masuk menggunakan proyektor profil atau CMM.

Lebar permukaan bantalan bagian bawah juga berperan dalam ketahanan beban lateral. Permukaan bantalan yang lebih lebar — area annular datar antara dinding countersink dan shank — meningkatkan lengan momen yang tersedia untuk menahan goyangan, sehingga secara efektif memperkuat sambungan terhadap perpindahan sudut. Untuk sekrup jempol kepala datar berdiameter kecil (M3 dan di bawahnya, atau #6 dan di bawahnya dalam ukuran inci), permukaan bantalan ini bisa sangat sempit, dan menentukan lebar bantalan minimum selain sudut kepala menjadi penting untuk aplikasi siklus tinggi atau yang terkena getaran.

Batas Torsi untuk Sekrup Jempol yang Digerakan Tangan — Menetapkan Ekspektasi Gaya Penjepit yang Realistis

Kesalahan desain yang terus-menerus terjadi pada rakitan yang menggunakan sekrup jempol adalah asumsi bahwa torsi yang diterapkan dengan jari akan mencapai beban awal penjepitan yang berarti yang sebanding dengan pengencang yang digerakkan oleh alat. Studi ergonomi menunjukkan rata-rata torsi jepit ibu jari dan telunjuk orang dewasa antara 0,3 dan 0,9 N·m untuk pengoperasian berkelanjutan, dengan puncak hingga 1,4 N·m untuk upaya singkat pada kepala knurled. Sebagai referensi, baut M4 standar yang dikencangkan hingga beban tahan 70% memerlukan sekitar 2,8 N·m. Kesenjangan ini mempunyai implikasi langsung terhadap desain bersama.

Sekrup jempol tidak boleh menjadi elemen penjepit utama pada sambungan yang mengandalkan gesekan untuk memindahkan beban geser antar panel. Peran yang tepat adalah retensi posisi — memegang panel penutup pada permukaan pasangannya untuk mencegah getaran, menjaga kompresi gasket EMI dalam rentang kerjanya, atau menjaga pintu berengsel agar tidak terbuka — bukan transfer beban struktural. Ketika perancang menentukan sekrup jempol yang mengharapkan sekrup tersebut dapat dijepit dengan keandalan yang sama seperti sekrup mesin torsi, hasilnya adalah laporan lapangan tentang panel yang bergetar lepas, gasket yang gagal tersegel, atau penutup yang dapat tergeser karena tekanan tangan.

Nilai referensi berikut membantu mengatur parameter desain realistis saat menentukan sekrup jempol kepala datar di rakitan panel:

Nilai-nilai ini mengasumsikan kepala yang menonjol dengan permukaan pegangan yang memadai. Head yang halus atau aus mengurangi torsi yang dapat dicapai sebesar 30–50%, yang mengalihkan banyak aplikasi dari jendela torsi fungsionalnya sepenuhnya. Inilah sebabnya mengapa kondisi knurl merupakan spesifikasi yang relevan dengan perawatan, bukan hanya spesifikasi estetika, untuk sekrup jempol yang sering digunakan selama masa pakainya.

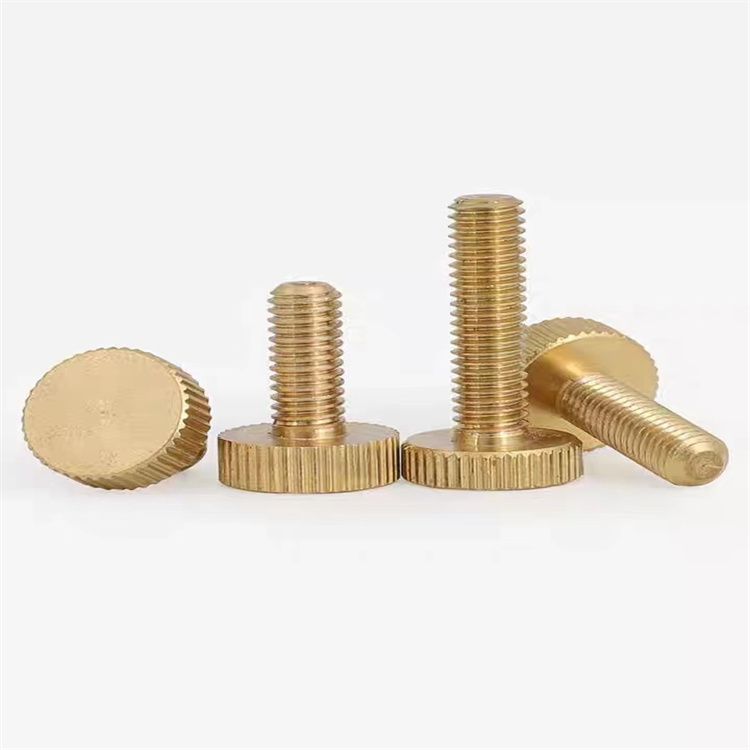

Konfigurasi Sekrup Jempol Kepala Datar Non-Standar dan Kapan Perkakas Khusus Dibenarkan

Sekrup jempol kepala datar katalog standar mencakup rentang ukuran, jarak ulir, dan diameter kepala yang ditentukan dengan baik, namun kendala desain produk sering kali mendorong aplikasi di luar rentang tersebut. Diameter head yang diperluas untuk area cengkeraman yang lebih besar, head dengan profil yang lebih kecil untuk jarak bebas panel yang tipis, head knurl-plus-slot hybrid untuk penggerak tangan dan perkakas, dan panjang shank khusus untuk ketebalan tumpukan panel tertentu merupakan persyaratan umum yang tidak dapat dipenuhi oleh produk katalog. Memahami kapan perkakas khusus dapat dibenarkan secara ekonomi versus kapan item katalog dengan adaptasi desain sudah memadai merupakan keputusan pengadaan praktis yang memengaruhi biaya unit dan waktu tunggu.

Perkakas khusus untuk sekrup jempol kepala datar berkepala dingin dapat disesuaikan dengan biaya jika kondisi berikut terpenuhi:

• Volume tahunan melebihi sekitar 5.000–10.000 buah — di bawah ambang batas ini, biaya amortisasi perkakas per buah biasanya melebihi premi barang katalog yang dimodifikasi atau alternatif mesin CNC
• Dimensi non-standar ada pada geometri cold-head (diameter kepala, tinggi kepala, OD knurl) dan bukan pada fitur sekunder — perkakas cold heading menambah biaya yang relatif lebih rendah dibandingkan dengan penghematan volume per bagian, sedangkan fitur CNC sekunder dapat ditambahkan ke blanko standar tanpa cetakan pos baru
• Penerapannya memiliki jangka waktu produksi multi-tahun yang ditentukan — desain sekrup pada peralatan rak, instrumentasi pengujian, dan penutup industri biasanya stabil selama 5–10 tahun, sehingga memberikan waktu yang cukup untuk mengamortisasi investasi perkakas
• Persyaratan fungsional tidak dapat dipenuhi dengan pasca-pemrosesan blanko standar — jika diameter kepala menjadi kendala, pembubutan sekunder dapat membukanya ke diameter yang lebih besar tetapi tidak dapat meningkatkan material dalam blanko berkepala dingin; dadu baru adalah satu-satunya pilihan

Suzhou Anzhikou Hardware Technology Co., Ltd. telah mengumpulkan lebih dari 20 tahun pengalaman penyesuaian sekrup non-standar, dengan tim teknik yang terdiri dari 10 spesialis yang mengevaluasi gambar pelanggan untuk mengidentifikasi rute produksi yang paling hemat biaya — apakah itu blanko standar yang dimodifikasi, cetakan cold-heading baru, atau bagian yang diubah CNC dari stok batangan. Untuk pelanggan yang mengekspor ke pasar di Asia, Eropa, dan Amerika Utara, Anzhikou juga menyediakan dokumentasi kepatuhan dimensi yang selaras dengan standar regional yang relevan, sehingga mengurangi beban proses inspeksi masuk pelanggan.
